350MM Hub 2000N Hubverstellung Linearantrieb/Elektrozylinder Mit NC Reedschalter (Modell 0041727)

Video:

Der Elektrischer Linearantrieb Zugtest-Video

Der Elektrischer Linearantrieb Schubtest-Video

So Verwenden Sie die Fernbedienungsteuerungkit des Linearantriebs Elektrozylinder zu steuern (Modell 0020317)

So verwenden Sie den drahtlosen Controller, um die Geschwindigkeit des Linearantriebs fernzusteuern (Modell 0020151)

So Verwenden Sie die Drehzahlregler des Elektrozylinder zu steuern (Modell 0044009)

So Verwenden Sie die Manueller Drucktastenschalter des Elektrozylinder zu steuern (Modell 0040024)

So Verwenden Sie die Steuerung des Elektrozylinder zu steuern (Modell 0043011)

So Verwenden Sie die Kippschalter des Elektrozylinder zu steuern (Modell 0043013)

Lieferumfang:
1 x Linearantrieb A4
2 x Normalerweise geschlossener magnetischer Reedschalter
1 x Bedienungsanleitung

Einführung:
Dies ist ein Linearantrieb mit einstellbarem Hub. Er ist mit zwei externen normalerweise geschlossene Magnetschaltern ausgestattet, die frei gleiten können. Durch die Einstellung der Position dieser beiden normalerweise geschlossene Magnetschaltern kann der Linearantrieb gesteuert werden, um innerhalb der eingestellten Hublänge zu arbeiten. Beispielsweise können Sie einen Linearantrieb mit einem Hub von 500 mm so einstellen, dass er sich innerhalb eines Hubbereichs von 150 mm bis 400 mm bewegt.

Applikation:
Hauptsächlich verwendet für Türen, Fenster, Keller, Falltüren, Solar-Tracking-Systeme, medizinische Geräte, Landmaschinen, Fahrzeuge, Schiffe, Aufzugsplattformen, Hubtische, TV-Aufzüge, Roboter, Schränke, Massagesofas, elektrische Betten, medizinische Stühle und andere elektrische Geräte. Es kann diese Geräte öffnen, schließen, schieben, ziehen, anheben und absenken.
Es kann hydraulische und pneumatische Produkte ersetzen, um den Stromverbrauch zu sparen.

Kennzeichen:
Hochwertige Produkte und hochwertige Dienstleistungen
Neues Gehäusedesign, hohe Arbeitsstabilität
Metallgehäuse, geeignet für den Einsatz in sehr rauen Umgebungen
Metallgetriebe, hochfestes verschleißfestes Getriebe
Teleskoprohr und Außenrohr aus Aluminiumlegierung, gute Korrosionsbeständigkeit
Robustes Design, Hochleistungs Gleichstrommotor
Starker Schub, bis zu 2000N / 200 kg
Mehrere Geschwindigkeits optionen, von 5 mm/s bis 160 mm/s
Mehrere Hublänge optionen, von 10 mm bis 1000 mm
Wir können jede Hublänge von 10 mm bis 1000 mm anpassen, z. B. 225 mm, 660 mm, 950 mm usw.
Fortschrittliche wasserdichte und staubdichte Technologie
Niedrige Stromverbrauch und niedrige Lärm
Ausgestattet mit zwei externen normalerweise geschlossene Magnetschaltern, die frei gleiten können, kann der Linearantrieb durch die Einstellung der Position dieser beiden normalerweise geschlossene Magnetschaltern gesteuert werden, um innerhalb der eingestellten Hublänge zu arbeiten.
Sie können diesen Linearantrieb über einen manuellen Schalter oder einen Fernschalter steuern.
Eingebaute zwei Endlagenschalter, der Linearantrieb stoppt automatisch wenn die Hubstange die Endposition erreicht.
Hohe Selbsthemmung, nach dem Stoppen automatisch verriegeln, und es ist keine Stromversorgung erforderlich.
Wartungsfrei

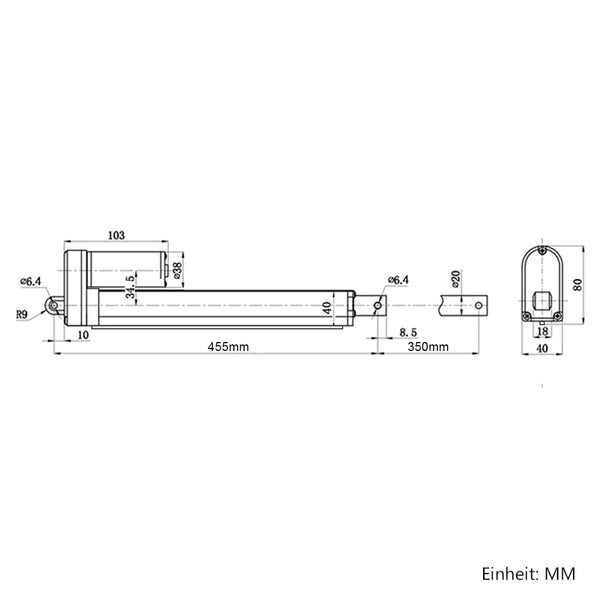

Spezifikationen:
Optionale Arbeitsspannung: 12V DC oder 24V DC. Sofern Sie nicht nur eine 12V Stromversorgung zur Verfügung haben, empfehlen wir Ihnen, einen Linearantrieb mit 24V Arbeitsspannung zu wählen.
Hubbereich: 350 mm
Optionale Geschwindigkeit: 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt.
Max. Last: 2000N / 200 kg bei 5mm/s
Linearantrieb kann maximale Tragfähigkeit erreichen, wenn es in vertikaler Richtung arbeitet, und die Zugkraft ist geringer als die Schubkraft.
Leerlaufstrom: 0.5~1A bei 12V oder 0.3~0.5A bei 24V
Volllaststrom: 3~6A bei 12V oder 1.5~3A bei 24V
Bitte verwenden Sie ein 12V/6A oder 24V/3A Netzteil, um einen Linearaktuator mit Strom zu versorgen, oder verwenden Sie ein 12V/10A oder 24V/5A Netzteil, um zwei Linearantriebe mit Strom zu versorgen, oder verwenden Sie ein 12V20A oder 24V/10A Netzteil, um vier Linearantriebe mit Strom zu versorgen.
Wellendurchmesser: 20mm
Durchmesser der Befestigungslöcher: 6mm
Gehäusematerial: Aluminiumlegierung
Hubstangenmaterial: Aluminiumlegierung
Zahnradmaterial: Stahllegierung
Motortyp: Gebürsteter Gleichstrommotor
Einschaltdauer: 20%, max. 5 Minuten Dauerbetrieb
Kabel: Gewöhnlicher zweiadriger Draht
Zertifizierungen: CE
Umgebungstemperatur: -26℃ bis 85℃
Betriebsgeräusch: ca. 46dB~56dB (Linearantriebe mit unterschiedlichen Parametern haben unterschiedliche Geräuschpegel.)
Schutzklasse: IP65

Montagehalterungen:
1. Dieser Linearantrieb enthält keine festen Montagehalterungen.klicken Sie bitte hier um sie zu kaufen.
2. Jeder Linearantrieb würde zwei Montagehalterungen benötigen, einer um den Kopf des Linearantriebs zu befestigen, und eine andere um die Unterseite des Linearantriebs zu befestigen.
3. Kompatible Montagehalterungen: Halterung A und Halterung C.

Anmerkung:
1. Wenn Sie zwei oder vier Linearaktuatoren vollständig synchron steuern möchten, müssen Sie diesen Linearaktuatoren Hall Effekt Sensor hinzufügen, und einen Synchronisation Controller kaufen. klicken Sie bitte hier um zu kaufen.
2. Wenn Sie ein Netzteil für den Linearantrieb benötigen, klicken Sie bitte hier um sie zu kaufen.
3. Wenn Sie einen Fernbedienungsschalter verwenden möchten, um Linearantriebe drahtlos zu bedienen, klicken Sie bitte hier um zu kaufen.

Unterschiedliche Geschwindigkeiten und entsprechender Maximaler Schubkraft:
　

Anmerkung:
1. Die obigen Daten sind die maximale Tragfähigkeit, die erreicht werden kann, wenn der Linearantrieb in vertikaler Richtung läuft. Wenn das Gewicht Ihrer Ausrüstung (z. B. einer Kellertür) 100 kg beträgt und Sie einen Linearantrieb zum Öffnen dieser Tür verwenden möchten, müssen Sie die tatsächlich auf den Linearantrieb wirkende Kraft gemäß Ihrer Installationsmethode berechnen. Diese Kraft beträgt in der Regel das 2-5 fache des Gewichts der Kellertür. Wenn Sie nicht wissen, wie man es berechnet, wenden Sie sich bitte an uns, um Hilfe zu erhalten.
2. Das Obige ist die Geschwindigkeit ohne Last, und die tatsächliche Arbeitsgeschwindigkeit wird sich allmählich verlangsamen, wenn die Last zunimmt. Die Geschwindigkeit bei voller Last beträgt etwa 60–70% der Geschwindigkeit ohne Last.
3. Unterschiedliche Geschwindigkeiten entsprechen unterschiedlichen Höchstlasten. Bitte wählen Sie die richtige Geschwindigkeit entsprechend der Geschwindigkeit und der maximalen Belastung, die Sie benötigen.
4. Linearantriebe sind nicht für den Dauerbetrieb mit maximaler Last geeignet, wir empfehlen ihn bei etwa der Hälfte der Maximallast arbeiten zu lassen, um eine längere Lebensdauer zu erreichen.
5. Bei Linearaktuatoren mit einem Hub von mehr als 500 mm sollten Sie sie normalerweise nicht mit ihrem maximalen Hub unter schweren Lasten arbeiten lassen. Wenn Sie einen Hub von 600 mm wünschen, empfehlen wir Ihnen, einen Linearantrieb mit einem Hub von 700-800 mm zu wählen.
6. Wenn die Geschwindigkeit des Linearantriebs 100mm/s oder 160mm/s beträgt, die Selbsthemmungskraft ist viel kleiner als die Schubkraft. Bei anderen Geschwindigkeiten ist die Selbsthemmungskraft größer als der Schub.
7. Die maximale Zugkraft der Linearantrieb ist etwas geringer als seine maximale Schubkraft.

Verdrahtung für manuellen Schalter:
Wenn Sie einen manuellen Schalter zur Steuerung der Linearantrieb verwenden, machen wie folgende:
1. Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Stromanschlüsse der manuellen Schalter, und Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung der Linearantrieb zu ändern.
2. Verbinden Sie den Linearantrieb, zwei magnetische Reedschalter und die beiden Dioden an den manuellen Schalter. Für die spezifische Verdrahtung folgen Sie bitte dem Anschlussdiagramm unten.

Bedienung per manueller Schalter:
1. Drücken und halten die Taste <Auf> am Manueller Schalter : Linearantrieb fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter bewegt, Linearantrieb stoppt automatisch.
2. Drücken und halten die Taste <Ab> am Manueller Schalter : Linearantrieb fährt nach innen ein, wenn er sich in die Position des eines anderen Magnetschalter bewegt, Linearantrieb stoppt automatisch.

Verdrahtung für Fernschalter:
Wenn Sie einen Fernschalter zur Steuerung der Linearantrieb verwenden, machen wie folgende:
1. Verbinden Sie zwei Drähte der DC Stromversorgung an des zwei Klemmen <Stromversorgung> der Fernschalter.
2. Verbinden Sie zwei Drähte der Linearantrieb an des zwei Klemmen <Motor> der Fernschalter. Sie können diese beiden Drähte austauschen, um die Bewegungsrichtung der Linearantrieb zu ändern.
3. Verbinden Sie zwei magnetische Reedschalter an des drei Klemmen <Endschalter> der Fernschalter. Für die spezifische Verdrahtung folgen Sie bitte dem Anschlussdiagramm unten.

Bedienung per Fernschalter:
1. Drücken und halten die Taste ▲ am Fernbedienung: Linearantrieb fährt nach außen aus, wenn er sich in die Position des eines Magnetschalter bewegt, Linearantrieb stoppt automatisch.
2. Drücken und halten die Taste ▼ am Fernbedienung: Linearantrieb fährt nach innen ein, wenn er sich in die Position des eines anderen Magnetschalter bewegt, Linearantrieb stoppt automatisch.

Wie man die Position des Magnetschalters einstellt:
Sie können einen kleinen Schraubendreher verwenden, um die Befestigungsschraube des Magnetschalters zu lösen, dann den Magnetschalter in eine geeignete Position bringen und die Befestigungsschraube wieder festziehen.
Anmerkung: Wenn die Positionen der beiden Magnetschalter vertauscht sind, tauschen Sie bitte ihre Positionen.

Produktionszeit:
Die Linearantriebe sind kundenspezifische Produkte, und diese Produkte sind nicht auf Lager, wir brauchen 3~7 Arbeitstage, um sie nach den in Ihrer Bestellung angegebenen Parametern herzustellen.

Retoure oder Austausch:
Die Linearantriebe sind kundenspezifische Produkte, wir müssen sie gemäß den in Ihrer Bestellung angegebenen Parametern herstellen, damit wir keine Rücksendungen akzeptieren oder Bestellungen stornieren können. Bestellen Kunden ungeeignete Linearantriebe selbst, nehmen wir auch keinen Umtausch an, bitte haben Sie Verständnis.

Wir können 3D CAD Modell Dateien im STEP-Format für Linearantriebe zur Verfügung stellen. Bitte kontaktieren Sie uns per E-Mail, wenn Sie sie benötigen.
