Einführung:
Dies ist ein RC-Sender und Empfänger Kit mit großer Reichweite, bestehend aus einem S1PFCW-AC-ANT3 Empfänger und einem CC-3-2 Sender.Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es eignet sich ideal zur Steuerung verschiedener Geräte und Mechanik mit AC motoren, wie z. B. Rollläden, Rolljalousien/ Türen, Leinwände, Markisen, Pumpen, Winden und Förderbändern.
Hauptmerkmale:
Super langer Arbeitsbereich: Bis zu 5000 m (15000 Fuß) im Freien.

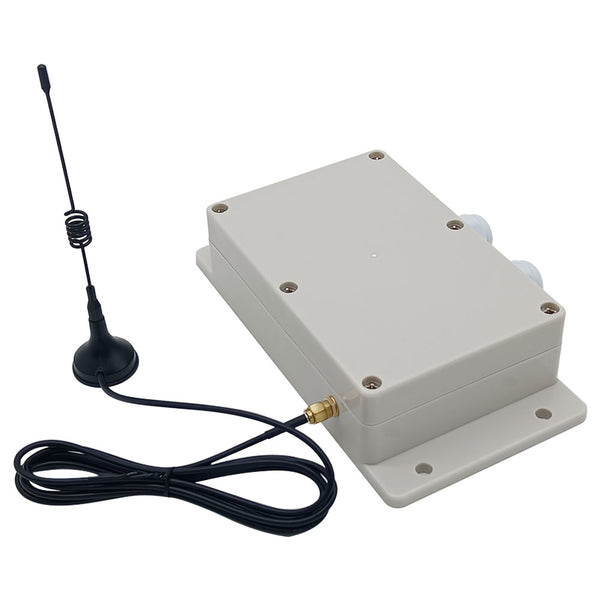

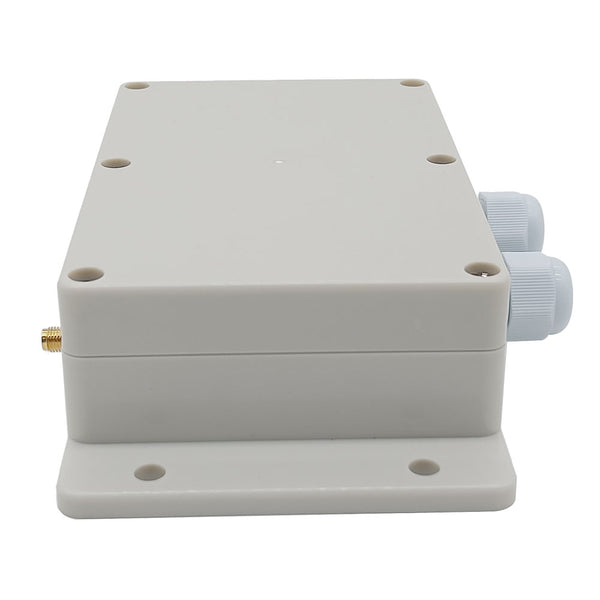

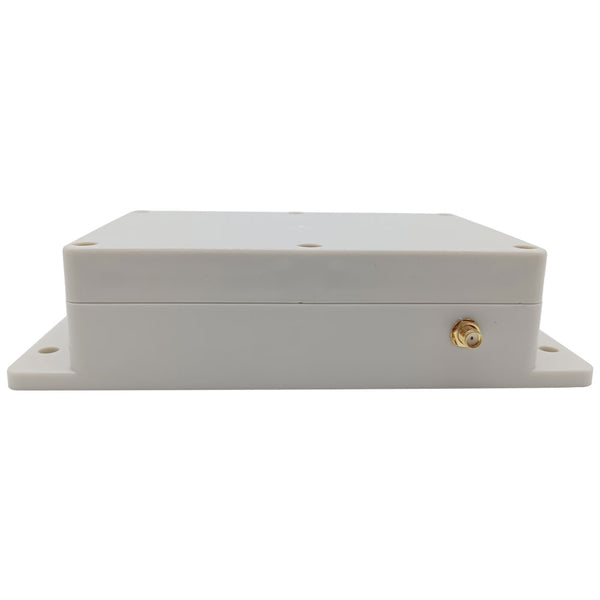

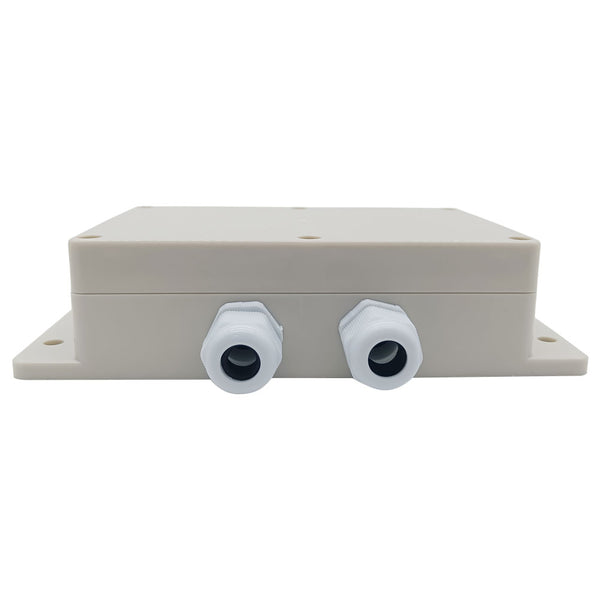

Wasserdichtes Design: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder für den Außeneinsatz.
Hohe Leistung: Es kann mit einem maximalem Strom 30A arbeiten.
2 Wählbare Modi: Momentan, Verriegelung
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor zu stoppen.
Mit Rückkopplung Funktion: Durch die Zweiwege Kommunikation bestätigt der Sender die Aktivierung des Empfängers mit einem Summton.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.

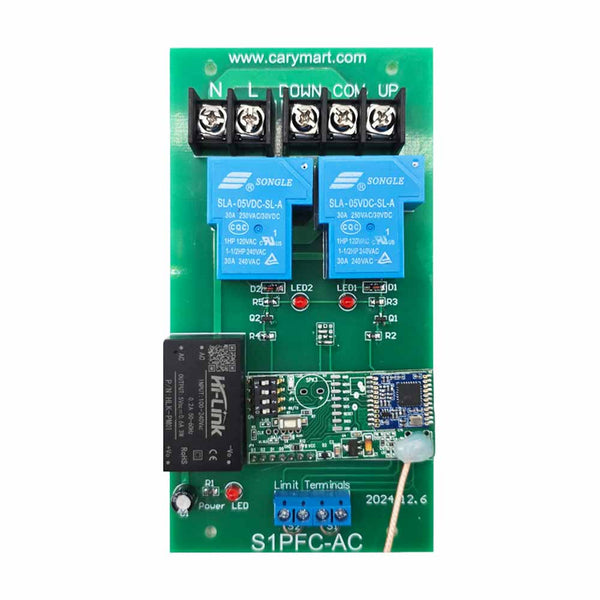

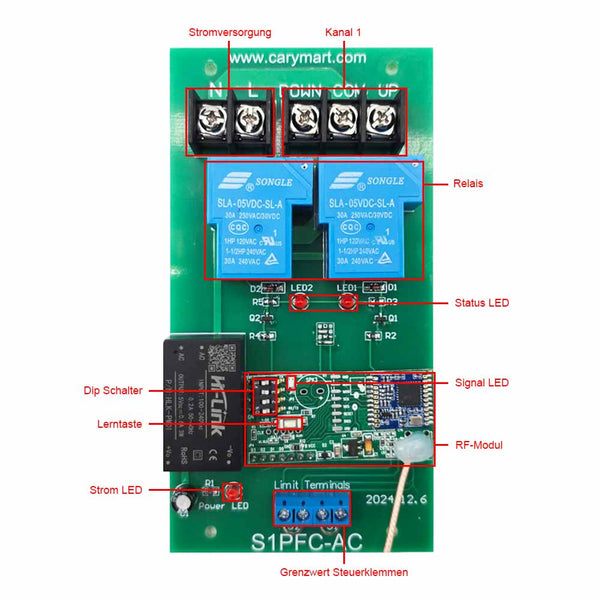

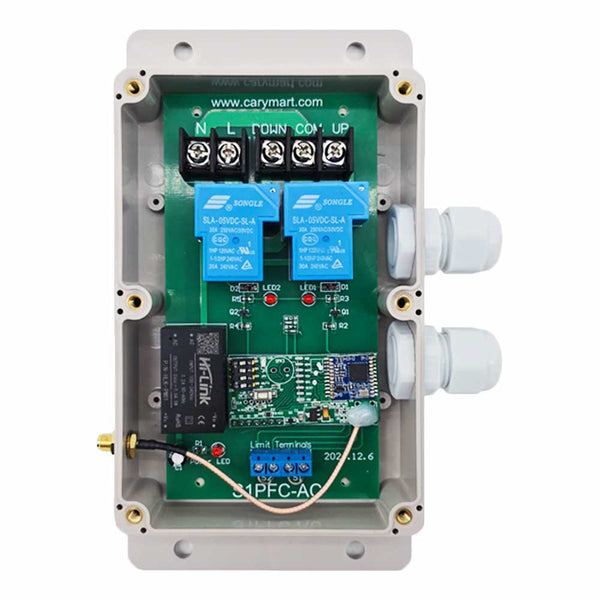

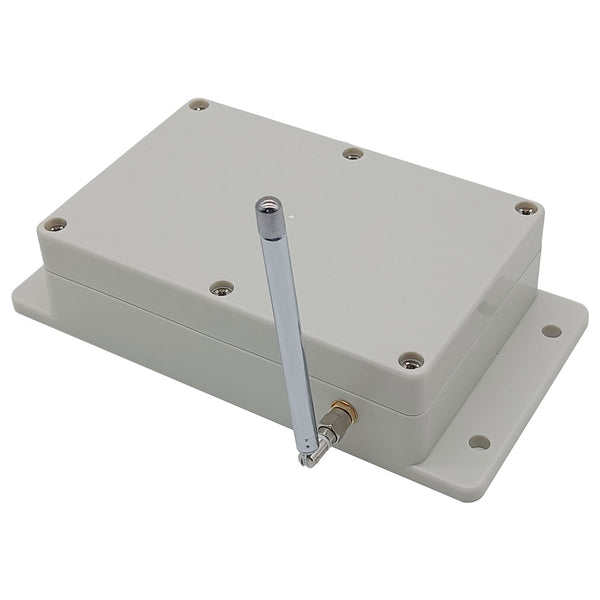

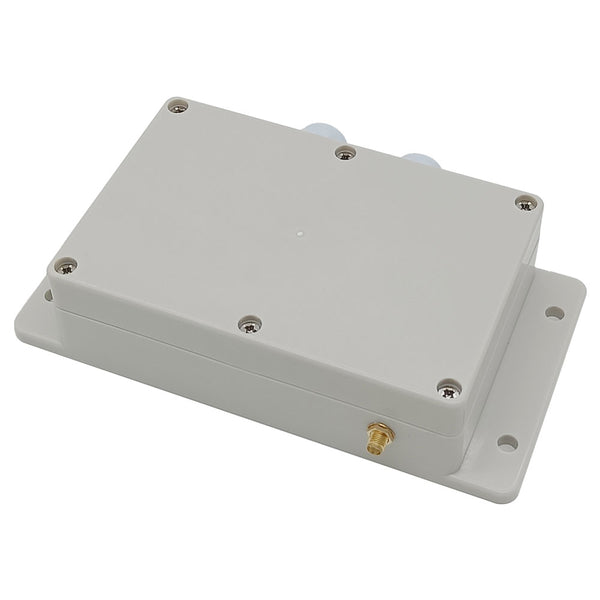

Parameter des Empfängers SPFCW-AC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | AC 110~240V (110V/120V/220V/240V) |
| Ausgangsart | AC 110~240V (110V/120V/220V/240V) |
| Kanal | 1 CH, kann mit 1 Wechselstrommotor arbeiten |
| Maximaler Laststrom des Relais | 30A / Jeder kanal, daher darf der maximale Anlaufstrom des Motors 30A nicht überschreiten. |
| 2 Wählbare Modi | Momentan, Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |

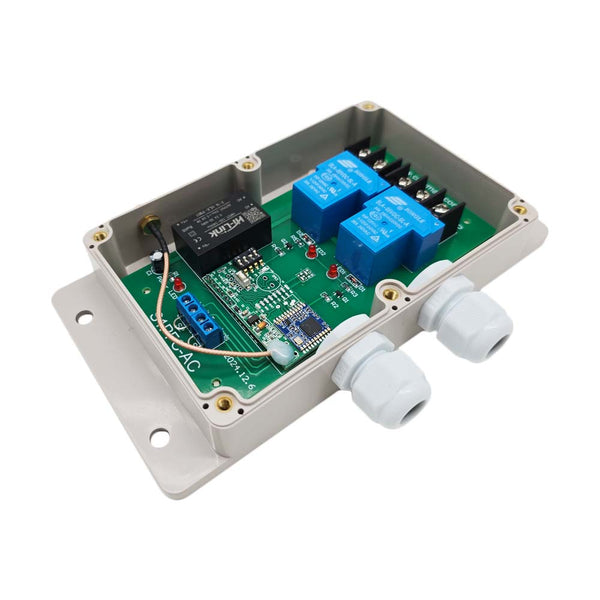

| Maße der PCB | 140 x 73 x 18 mm |

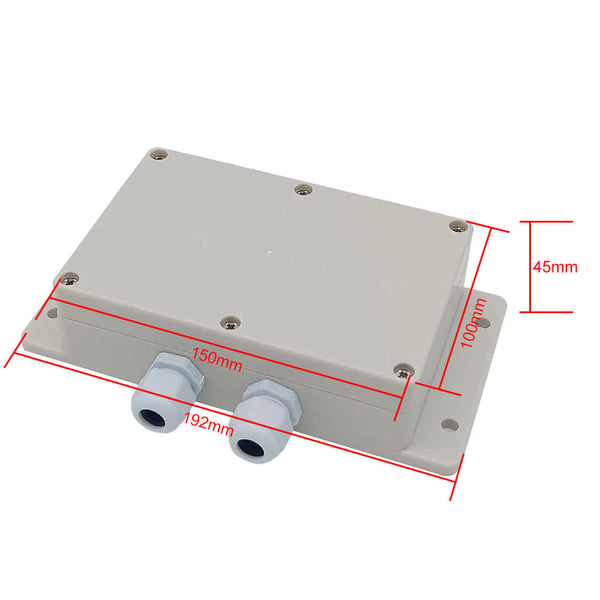

| Maße des Gehäuses | 192 x 100 x 45 mm |
| Passende Fernbedienungen | CC-3-2 |

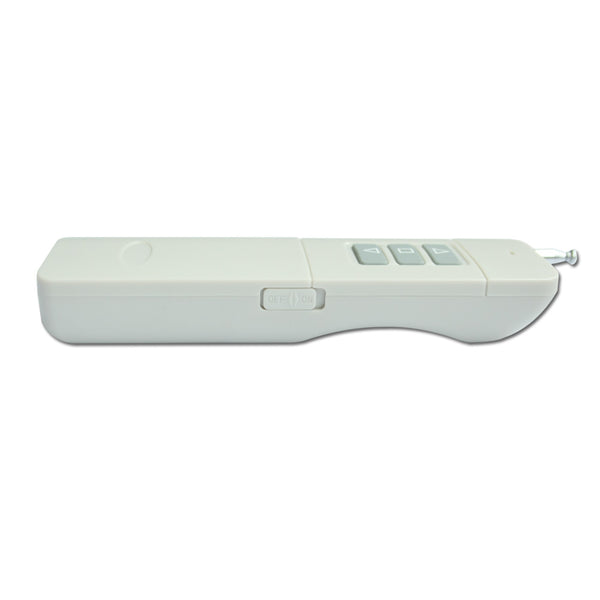

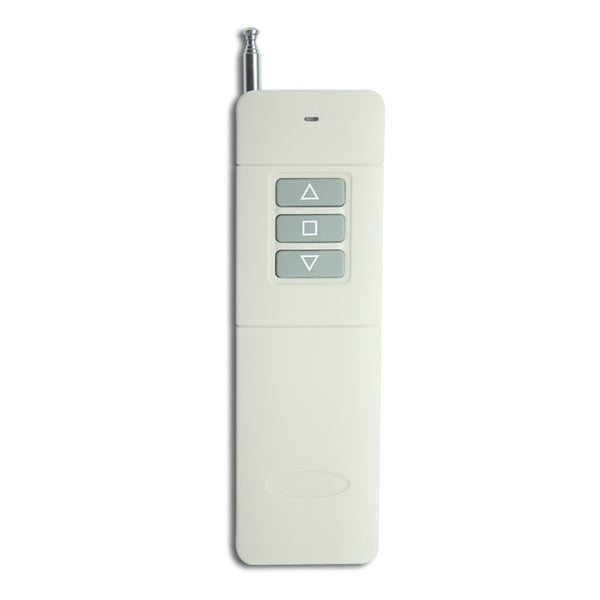

Sender CC-3-2 (3 Tasten) Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 9V (1 x 6F22-9V Batterie, kann für 12 Monate verwendet werden) |
| Betriebsfrequenz | 433.92 Mhz |
| Sendeentfernung | 5000 Meter / 15000 Fuß (theoretisch) |
| Einheit Mass | 135 x 42 x 25 mm |

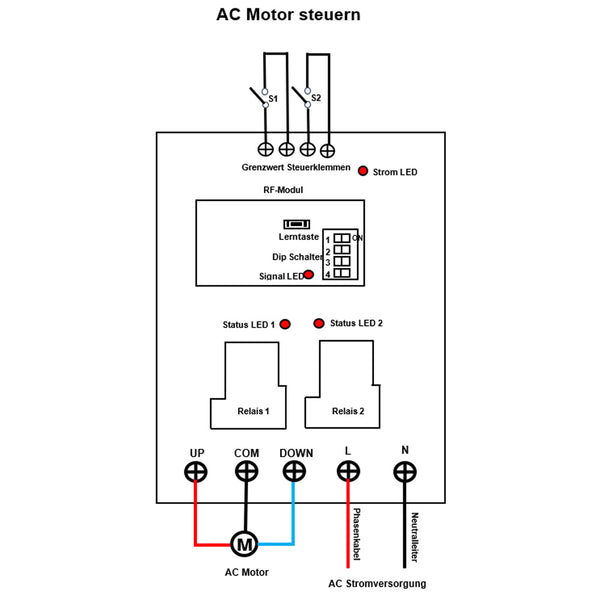

Einstellen des verschiedenen Kontrolle Modis:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie den Momentanmodus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Betrieb mit CC-3-2:
Drücken Sie Taste ▲ → Motor dreht in positiver Richtung
Drücken Sie Taste ▼ → Motor dreht in umgekehrter Richtung
Drücken Sie Taste ■ → Motor stoppt
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Betrieb mit CC-3-2:
Halten Sie Taste ▲ gedrückt → Motor dreht in positiver Richtung
Lassen Sie Taste ▲ los → Motor stoppt
Halten Sie Taste ▼ gedrückt → Motor dreht in umgekehrter Richtung
Lassen Sie Taste ▼ los → Motor stoppt
