Lieferumfang:
1 x Empfänger: S1PFD-DC
1 x Handsender: CP-3
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen.
Dieser Empfänger verfügt über eine Zeitverzögerungsfunktion, mit der Sie die Vorwärts- und Rückwärtslaufzeit des DC motors oder Linearantriebs frei einstellen können. Wenn Sie den Motor laufen bringen, stoppt der Motor nach der eingestellten Verzögerungszeit automatisch.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Breiter Betriebsspannungsbereich: 7~27VDC.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter Richtung dreht über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die Fernbedienung.
Mit Arbeitsmodus-Einstelltaste: 5 verschiedene Arbeitsmodi umschaltbar.
Mit LED-Anzeigebildschirm: Der LED-Bildschirm zeigt den Arbeitsmodus und die Arbeitszeit an.
Mit Zeitverzögerungsfunktion: Sie können die Vorwärts- und Rückwärtslaufzeit des Gleichstrommotors oder Linearantriebs einstellen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor oder den Linearantrieb zu steuern.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S1PFD-DC
Betriebsspannung: DC 7~27V
Arbeitsfrequenz: 433.92 MHz
Ruhestrom: ≤6mA
Ausgangsart: DC 7~27V (Die Ausgangsspannung ist die gleiche wie die Eingangsspannung)
Drahtbereich für die Terminals: 22-12 AWG
5 Wählbare Modi: Verzögerungs-Arbeitsmodus, Einzelsignal-Triggerverzögerungs-Arbeitsmodus,
Automatischer Zyklus-Arbeitsmodus, Momentanmodus, Selbstsicherndmodus
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 93 x 88 x 24 mm
Maße des Gehäuse: 104 x 89 x 40 mm
Parameter des Fernsteuerung / Handsender:
Modell: CP-3
Kanal/Knopf: 3
Tastensymbol:▲■▼
Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m (theoretisch)
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 92mm x 40mm x 15mm
Mass von der Befestigungsbügel: 87mm x 63mm x 10mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie CWC-3L (wasserdicht, Reichweite von 50 Metern / 150 Fuß), C-3-2 (Reichweite von 100 Metern / 300 Fuß), CP-3L (Reichweite von 500 Metern / 1500 Fuß), CG-3 (Reichweite von 500 Metern / 1500 Fuß) oder CB-3-2 (Reichweite von 1000 Metern / 3000 Fuß).
Arbeitsentfernung:
Mit einem Sender (wie CP-3) einen vollständigen Satz bilden, kann der maximale Arbeitsabstand 500 Meter / 1500 Fuß in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des Linearantriebs verwendet werden.

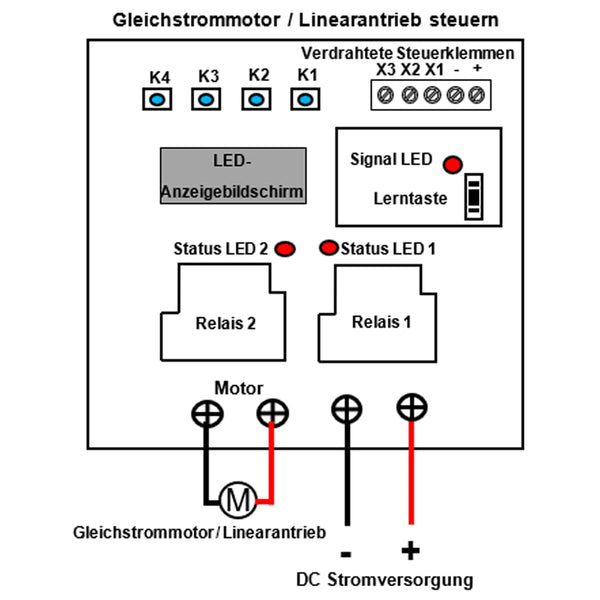

Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern möchten, gehen Sie wie folgt vor:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme <+> von Eingangs, und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme <-> von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den Klemmen <Motor>. Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.
So stellen Sie verschiedenen Arbeitsmodis ein:
Wir haben den Empfänger als "P--1" Verzögerungsmodus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
Der Empfänger verfügt über vier Tasten: Taste K1 ist die Einstelltaste und die Tasten K2, K3 und K4 sind Tasten zur Einstellung der Verzögerungszeit.
Wenn der Empfänger eingeschaltet ist, leuchtet der LED-Bildschirm auf. Wenn Sie die Taste K1 für 2-3 Sekunden drücken und halten, zeigt der LED-Bildschirm "P--1" an und der Empfänger wechselt in die Einstellung des Arbeitsmodus.
Zu diesem Zeitpunkt können Sie die Taste K2 oder K3 drücken, um den Anzeigetext des LED-Bildschirms umzuschalten. Unterschiedlicher Text auf dem LED-Bildschirm entspricht unterschiedlichen Arbeitsmodi.
Der Text kann von “P--1” zu “P--6” wechseln.
“P--1” bedeutet Verzögerungs-Arbeitsmodus
“P--2” bedeutet Einzelsignal-Triggerverzögerungs-Arbeitsmodus.
“P--3” bedeutet Automatischer Zyklus-Arbeitsmodus.
“P--4” bedeutet Momentan Arbeitsmodus.
“P--5” bedeutet Selbstsichernd Arbeitsmodus.
“P--6” Arbeitsmodus nutzlos ist.
Beachten: Wenn der Empfänger im Betriebsmodus “P--1”, “P--2” oder “P--3” arbeitet, müssen Sie die entsprechende Verzögerungszeit einstellen.
1. Einstellung der Verzögerungs-Arbeitsmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--1" angezeigt wird.
So stellen Sie die Verzögerungszeit ein:
1) Nachdem Sie den Arbeitsmodus "P--1" eingestellt haben, drücken Sie erneut die Taste K1, um die Einstellung der Vorwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird "A001" angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
2) Drücken Sie die Taste K1 erneut, um die Einstellung der Rückwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird “b001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
3) Nachdem Sie die Verzögerungszeiten eingestellt haben, drücken Sie erneut die Taste K1, um den Einstellungsstatus zu verlassen.
Der Bedienung durch den Sender, wie CP-3:
1) Drücken Sie die Taste <UP> am Sender: Der Gleichstrommotor dreht sich in positiver Richtung, oder der Linearantrieb fährt nach außen aus. Nach Ablauf der Vorwärtsarbeitszeit stoppt der Gleichstrommotor oder der Linearantrieb automatisch. Während der Arbeitszeit können Sie auch die Taste <STOP> drücken, um den Gleichstrommotor oder den Linearantrieb sofort zu stoppen.
2) Drücken Sie die Taste <DOWN> am Sender: Der Gleichstrommotor dreht in umgekehrter Richtung, oder der Linearantrieb fährt nach innen ein. Nach Ablauf der Rückwärtsarbeitszeit stoppt der Gleichstrommotor oder der Linearantrieb automatisch. Während der Arbeitszeit können Sie auch die Taste <STOP> drücken, um denGleichstrommotor oder den Linearantrieb sofort zu stoppen.
2. Einstellung der Einzelsignal-Triggerverzögerungs-Arbeitsmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--2" angezeigt wird.
So stellen Sie die Verzögerungszeit ein:
1) Nachdem Sie den Arbeitsmodus "P--2" eingestellt haben, drücken Sie erneut die Taste K1, um die Einstellung der Vorwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird "A001" angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
2) Drücken Sie die Taste K1 erneut, um die Einstellung der Wartezeit einzugeben. Auf dem LED-Bildschirm wird “b001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
3) Drücken Sie die Taste K1 erneut, um die Einstellung der Rückwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird “C001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
4) Nachdem Sie die Verzögerungszeiten eingestellt haben, drücken Sie erneut die Taste K1, um den Einstellungsstatus zu verlassen.
Der Bedienung durch den Sender, wie CP-3:
1) Drücken Sie die Taste <UP> am Sender: Der Gleichstrommotor dreht sich in positiver Richtung, oder der Linearantrieb fährt nach außen aus. Nach Ablauf der Vorwärtsarbeitszeit stoppt der Gleichstrommotor oder der Linearantrieb automatisch. Während der Arbeitszeit können Sie auch die Taste <STOP> drücken, um den Gleichstrommotor oder den Linearantrieb sofort zu stoppen.
2) Nach der Wartezeit dreht sich der Gleichstrommotor automatisch in umgekehrter Richtung, oder Linearantrieb fährt automatisch nach innen ein. Nach Ablauf der Rückwärtsarbeitszeit stoppt der Gleichstrommotor oder Linearantrieb automatisch. Während der Arbeitszeit können Sie auch die Taste <STOP> drücken, um den Gleichstrommotor oder den Linearantrieb sofort zu stoppen.
3. Einstellung der Automatischer Zyklus-Arbeitsmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--3" angezeigt wird.
So stellen Sie die Verzögerungszeit ein:
1) Nachdem Sie den Arbeitsmodus "P--3" eingestellt haben, drücken Sie erneut die Taste K1, um die Einstellung der Vorwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird "A001" angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
2) Drücken Sie die Taste K1 erneut, um die Einstellung der Wartezeit einzugeben. Auf dem LED-Bildschirm wird “b001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
3) Drücken Sie die Taste K1 erneut, um die Einstellung der Rückwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird “C001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
4) Nachdem Sie die Verzögerungszeiten eingestellt haben, drücken Sie erneut die Taste K1, um den Einstellungsstatus zu verlassen.
Der Bedienung durch den Sender, wie CP-3:
1) Nachdem der Automatischer Zyklus-Arbeitsmodus eingestellt wurde, der Gleichstrommotor dreht sich automatisch in positiver Richtung, oder Linearantrieb fährt automatisch nach außen aus. Nach Ablauf der Vorwärtsarbeitszeit stoppt der Gleichstrommotor oder Linearantrieb automatisch.
2) Nach der Wartezeit dreht sich der Gleichstrommotor automatisch wieder in umgekehrter Richtung, oder der Linearantrieb fährt automatisch nach innen ein. Nach Ablauf der Rückwärtsarbeitszeit stoppt der Gleichstrommotor oder der Linearantrieb automatisch.
3) Nach der Wartezeit dreht sich der Gleichstrommotor automatisch wieder in positiver Richtung, oder der Linearantrieb fährt wieder automatisch nach außen aus. Auf diese Weise werden der Gleichstrommotor oder der Linearantrieb kontinuierlich in einer Schleife arbeiten.
4) Sie können jederzeit die Taste <STOP> am Sender drücken,um den Zyklusbetrieb zu stoppen.
Beachten: Wenn Sie während des Zyklusbetriebs die Taste <STOP> drücken, um den Zyklusbetrieb zu stoppen, müssen Sie die Stromversorgung neu starten, um den Zyklusbetrieb wieder zu starten.
Die Bedeutung des Dezimalpunktes, wenn er sich an verschiedenen Positionen befindet:
Wenn kein Dezimalpunkt vorhanden ist, bedeutet dies, dass die Verzögerungszeit Sekunden beträgt. “A002” bedeutet beispielsweise 2 Sekunden.
Wenn sich der Dezimalpunkt an der ersten Stelle befindet, bedeutet dies, dass die Verzögerungszeit Minuten beträgt. “A002” bedeutet beispielsweise 2 Minuten.
Wenn sich der Dezimalpunkt an der dritten Stelle befindet, bedeutet dies, dass die Verzögerungszeit 0,01 Sekunden beträgt. “A002” bedeutet beispielsweise 0,02 Sekunden.
Wenn sich der Dezimalpunkt an der zweiten Stelle befindet, bedeutet dies, dass die Verzögerungszeit 0,1 Sekunden beträgt. “A002” bedeutet beispielsweise 0,2 Sekunden.
4. Einstellung der Momentanmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--4" angezeigt wird.
Der Bedienung durch den Sender, wie CP-3:
1) Drücken und halten Sie die Taste <UP> am Sender: Der Gleichstrommotor dreht sich in positiver Richtung, oder der Linearantrieb fährt nach außen aus; Lassen Sie die Taste <UP> los, der Gleichstrommotor oder der Linearantrieb stoppt.
2) Drücken und halten Sie die Taste <DOWN> am Sender: Der Gleichstrommotor dreht in umgekehrter Richtung, oder der Linearantrieb fährt nach innen ein; Lassen Sie die Taste <DOWN> los, der Gleichstrommotor oder der Linearantrieb stoppt.
5. Einstellung der Selbstsicherndmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--5" angezeigt wird.
Der Bedienung durch den Sender, wie CP-3:
1) Drücken Sie die Taste <UP> am Sender: Der Gleichstrommotor dreht sich in positiver Richtung, oder der Linearantrieb fährt nach außen aus; Drücken Sie die Taste <UP> erneut oder drücken Sie die Taste <STOP>, der Gleichstrommotor oder der Linearantrieb stoppt.
2) Drücken Sie die Taste <DOWN> am Sender: Der Gleichstrommotor dreht in umgekehrter Richtung, oder der Linearantrieb fährt nach innen ein; Drücken Sie die Taste <DOWN> erneut oder drücken Sie die Taste <STOP>, der Gleichstrommotor oder der Linearantrieb stoppt.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt), Sensors, oder Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Betreiben des Motors oder des Linearantriebs verwenden.

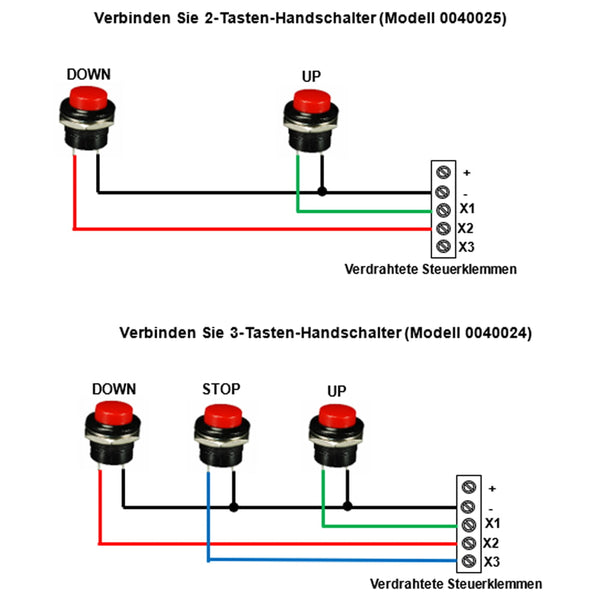

Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen <->, <X1>, <X2> und <X3> anschließen.
Die Bedienung der Handschalter in den verschiedenen Arbeitsmodi ist die gleiche wie die der Sender.
So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen des Werks.
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED im Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie zunächst die <UP> Taste am Sender, die Signal LED blinkt einmal. Drücken Sie anschließend die <STOP> Taste am Sender, die Signal LED blinkt einmal. Drücken Sie abschließend die <DOWN> Taste am Sender, die Signal LED blinkt einmal. Dies bedeutet dass die Kopplung mit drei Tasten erfolgreich war.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 9-10 Sekunden, die Signal LED leuchtet zuerst, blinkt dann dreimal schnell und geht dann aus, Lassen Sie zu diesem Zeitpunkt die Lerntaste los, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.

1 x Empfänger: S1PFD-DC
1 x Handsender: CP-3
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist eine drahtlose Steuerung für einen Gleichstrommotor oder einen Linearantrieb. Er und die Fernbedienung bilden ein drahtloses Senderempfängersystem. Wenn Sie einen Gleichstrommotor an diesen Empfänger anschließen, können Sie den Motor mit der Fernbedienung in positiver oder umgekehrter Richtung drehen. Wenn Sie einen DC Linearantrieb an diesen Empfänger anschließen, können Sie den Linearantrieb mit der Fernbedienung zum Ein oder Ausfahren betätigen.
Dieser Empfänger verfügt über eine Zeitverzögerungsfunktion, mit der Sie die Vorwärts- und Rückwärtslaufzeit des DC motors oder Linearantriebs frei einstellen können. Wenn Sie den Motor laufen bringen, stoppt der Motor nach der eingestellten Verzögerungszeit automatisch.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Geeignet für Gleichstrommotor oder Linearantrieb.
Breiter Betriebsspannungsbereich: 7~27VDC.
Sie können den Motor so betreiben dass er sich in positiver oder umgekehrter Richtung dreht über die Fernbedienung.
Sie können den Linearantrieb zum Ein oder Ausfahren betätigen über die Fernbedienung.
Mit Arbeitsmodus-Einstelltaste: 5 verschiedene Arbeitsmodi umschaltbar.
Mit LED-Anzeigebildschirm: Der LED-Bildschirm zeigt den Arbeitsmodus und die Arbeitszeit an.
Mit Zeitverzögerungsfunktion: Sie können die Vorwärts- und Rückwärtslaufzeit des Gleichstrommotors oder Linearantriebs einstellen.
Mit Verdrahtete Steuerklemmen: Sie können manuelle Schalter anschließen, um den Motor oder den Linearantrieb zu steuern.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Empfängerparameter:
Modell: S1PFD-DC
Betriebsspannung: DC 7~27V
Arbeitsfrequenz: 433.92 MHz
Ruhestrom: ≤6mA
Ausgangsart: DC 7~27V (Die Ausgangsspannung ist die gleiche wie die Eingangsspannung)
Drahtbereich für die Terminals: 22-12 AWG
5 Wählbare Modi: Verzögerungs-Arbeitsmodus, Einzelsignal-Triggerverzögerungs-Arbeitsmodus,
Automatischer Zyklus-Arbeitsmodus, Momentanmodus, Selbstsicherndmodus
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 93 x 88 x 24 mm
Maße des Gehäuse: 104 x 89 x 40 mm
Parameter des Fernsteuerung / Handsender:
Modell: CP-3
Kanal/Knopf: 3
Tastensymbol:▲■▼
Betriebsspannung: 12V (1 x 23A -12V Batterie, kann 12 Monate benutzt werden)
Standby-Strom: 4uA
Betriebsstrom: 14mA
Betriebsfrequenz: 433Mhz
Sendeentfernung: 500m (theoretisch)
Wenn Sie die teleskopische Antenne verlängern, wird die Arbeitsreichweite erweitern, die Arbeitsreichweite ist doppelt so große als früher.
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 92mm x 40mm x 15mm
Mass von der Befestigungsbügel: 87mm x 63mm x 10mm
Passende Fernbedienungen:
Dieser Empfänger kann mit verschiedenen Sendern arbeiten, wie CWC-3L (wasserdicht, Reichweite von 50 Metern / 150 Fuß), C-3-2 (Reichweite von 100 Metern / 300 Fuß), CP-3L (Reichweite von 500 Metern / 1500 Fuß), CG-3 (Reichweite von 500 Metern / 1500 Fuß) oder CB-3-2 (Reichweite von 1000 Metern / 3000 Fuß).
Arbeitsentfernung:
Mit einem Sender (wie CP-3) einen vollständigen Satz bilden, kann der maximale Arbeitsabstand 500 Meter / 1500 Fuß in einem offenen Bereich erreichen.
Der maximale Arbeitsabstand basiert auf theoretischen Daten, die ohne Barrieren und ohne Störungen vorliegen würden. In der Praxis wird es durch Bäume, Mauern oder andere Konstruktionen behindert und durch andere Funksignale gestört. Daher kann es sein, dass der tatsächliche Arbeitsabstand diesen maximalen Abstand nicht erreicht.
Der mit einer externen Antenne ausgestattete Empfänger hat einen größeren Arbeitsbereich als der mit einer internen Antenne ausgestattete Empfänger.
Verwendung:
Der Empfänger kann zur Steuerung des DC 12V / 24V Motors oder des Linearantriebs verwendet werden.
Verdrahtung:
Wenn Sie einen 12V / 24V Gleichstrommotor oder einen Linearantrieb steuern möchten, gehen Sie wie folgt vor:
1) Verbinden Sie den Pluspol der DC Stromversorgung an Klemme <+> von Eingangs, und Verbinden Sie den Minuspol der DC Stromversorgung an Klemme <-> von Eingangs.
2) Verbinden Sie zwei Drähte des Motors oder des Linearantriebs an den Klemmen <Motor>. Sie können diese beiden Drähte austauschen, um die Drehrichtung des Motors oder die Bewegungsrichtung des Linearantriebs zu ändern.
So stellen Sie verschiedenen Arbeitsmodis ein:
Wir haben den Empfänger als "P--1" Verzögerungsmodus eingestellt vor dem Verlassen des Werks, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
Der Empfänger verfügt über vier Tasten: Taste K1 ist die Einstelltaste und die Tasten K2, K3 und K4 sind Tasten zur Einstellung der Verzögerungszeit.
Wenn der Empfänger eingeschaltet ist, leuchtet der LED-Bildschirm auf. Wenn Sie die Taste K1 für 2-3 Sekunden drücken und halten, zeigt der LED-Bildschirm "P--1" an und der Empfänger wechselt in die Einstellung des Arbeitsmodus.
Zu diesem Zeitpunkt können Sie die Taste K2 oder K3 drücken, um den Anzeigetext des LED-Bildschirms umzuschalten. Unterschiedlicher Text auf dem LED-Bildschirm entspricht unterschiedlichen Arbeitsmodi.
Der Text kann von “P--1” zu “P--6” wechseln.
“P--1” bedeutet Verzögerungs-Arbeitsmodus
“P--2” bedeutet Einzelsignal-Triggerverzögerungs-Arbeitsmodus.
“P--3” bedeutet Automatischer Zyklus-Arbeitsmodus.
“P--4” bedeutet Momentan Arbeitsmodus.
“P--5” bedeutet Selbstsichernd Arbeitsmodus.
“P--6” Arbeitsmodus nutzlos ist.
Beachten: Wenn der Empfänger im Betriebsmodus “P--1”, “P--2” oder “P--3” arbeitet, müssen Sie die entsprechende Verzögerungszeit einstellen.
1. Einstellung der Verzögerungs-Arbeitsmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--1" angezeigt wird.
So stellen Sie die Verzögerungszeit ein:
1) Nachdem Sie den Arbeitsmodus "P--1" eingestellt haben, drücken Sie erneut die Taste K1, um die Einstellung der Vorwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird "A001" angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
2) Drücken Sie die Taste K1 erneut, um die Einstellung der Rückwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird “b001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
3) Nachdem Sie die Verzögerungszeiten eingestellt haben, drücken Sie erneut die Taste K1, um den Einstellungsstatus zu verlassen.
Der Bedienung durch den Sender, wie CP-3:
1) Drücken Sie die Taste <UP> am Sender: Der Gleichstrommotor dreht sich in positiver Richtung, oder der Linearantrieb fährt nach außen aus. Nach Ablauf der Vorwärtsarbeitszeit stoppt der Gleichstrommotor oder der Linearantrieb automatisch. Während der Arbeitszeit können Sie auch die Taste <STOP> drücken, um den Gleichstrommotor oder den Linearantrieb sofort zu stoppen.
2) Drücken Sie die Taste <DOWN> am Sender: Der Gleichstrommotor dreht in umgekehrter Richtung, oder der Linearantrieb fährt nach innen ein. Nach Ablauf der Rückwärtsarbeitszeit stoppt der Gleichstrommotor oder der Linearantrieb automatisch. Während der Arbeitszeit können Sie auch die Taste <STOP> drücken, um denGleichstrommotor oder den Linearantrieb sofort zu stoppen.
2. Einstellung der Einzelsignal-Triggerverzögerungs-Arbeitsmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--2" angezeigt wird.
So stellen Sie die Verzögerungszeit ein:
1) Nachdem Sie den Arbeitsmodus "P--2" eingestellt haben, drücken Sie erneut die Taste K1, um die Einstellung der Vorwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird "A001" angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
2) Drücken Sie die Taste K1 erneut, um die Einstellung der Wartezeit einzugeben. Auf dem LED-Bildschirm wird “b001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
3) Drücken Sie die Taste K1 erneut, um die Einstellung der Rückwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird “C001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
4) Nachdem Sie die Verzögerungszeiten eingestellt haben, drücken Sie erneut die Taste K1, um den Einstellungsstatus zu verlassen.
Der Bedienung durch den Sender, wie CP-3:
1) Drücken Sie die Taste <UP> am Sender: Der Gleichstrommotor dreht sich in positiver Richtung, oder der Linearantrieb fährt nach außen aus. Nach Ablauf der Vorwärtsarbeitszeit stoppt der Gleichstrommotor oder der Linearantrieb automatisch. Während der Arbeitszeit können Sie auch die Taste <STOP> drücken, um den Gleichstrommotor oder den Linearantrieb sofort zu stoppen.
2) Nach der Wartezeit dreht sich der Gleichstrommotor automatisch in umgekehrter Richtung, oder Linearantrieb fährt automatisch nach innen ein. Nach Ablauf der Rückwärtsarbeitszeit stoppt der Gleichstrommotor oder Linearantrieb automatisch. Während der Arbeitszeit können Sie auch die Taste <STOP> drücken, um den Gleichstrommotor oder den Linearantrieb sofort zu stoppen.
3. Einstellung der Automatischer Zyklus-Arbeitsmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--3" angezeigt wird.
So stellen Sie die Verzögerungszeit ein:
1) Nachdem Sie den Arbeitsmodus "P--3" eingestellt haben, drücken Sie erneut die Taste K1, um die Einstellung der Vorwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird "A001" angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
2) Drücken Sie die Taste K1 erneut, um die Einstellung der Wartezeit einzugeben. Auf dem LED-Bildschirm wird “b001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
3) Drücken Sie die Taste K1 erneut, um die Einstellung der Rückwärtsarbeitszeit einzugeben. Auf dem LED-Bildschirm wird “C001” angezeigt. Zu diesem Zeitpunkt können Sie die Taste K2 drücken, um die Verzögerungszeit zu erhöhen, oder die Taste K3 drücken, um die Verzögerungszeit zu verringern, oder die Taste K4 drücken, um die Position des Dezimalpunkts festzulegen.
4) Nachdem Sie die Verzögerungszeiten eingestellt haben, drücken Sie erneut die Taste K1, um den Einstellungsstatus zu verlassen.
Der Bedienung durch den Sender, wie CP-3:
1) Nachdem der Automatischer Zyklus-Arbeitsmodus eingestellt wurde, der Gleichstrommotor dreht sich automatisch in positiver Richtung, oder Linearantrieb fährt automatisch nach außen aus. Nach Ablauf der Vorwärtsarbeitszeit stoppt der Gleichstrommotor oder Linearantrieb automatisch.
2) Nach der Wartezeit dreht sich der Gleichstrommotor automatisch wieder in umgekehrter Richtung, oder der Linearantrieb fährt automatisch nach innen ein. Nach Ablauf der Rückwärtsarbeitszeit stoppt der Gleichstrommotor oder der Linearantrieb automatisch.
3) Nach der Wartezeit dreht sich der Gleichstrommotor automatisch wieder in positiver Richtung, oder der Linearantrieb fährt wieder automatisch nach außen aus. Auf diese Weise werden der Gleichstrommotor oder der Linearantrieb kontinuierlich in einer Schleife arbeiten.
4) Sie können jederzeit die Taste <STOP> am Sender drücken,um den Zyklusbetrieb zu stoppen.
Beachten: Wenn Sie während des Zyklusbetriebs die Taste <STOP> drücken, um den Zyklusbetrieb zu stoppen, müssen Sie die Stromversorgung neu starten, um den Zyklusbetrieb wieder zu starten.
Die Bedeutung des Dezimalpunktes, wenn er sich an verschiedenen Positionen befindet:
Wenn kein Dezimalpunkt vorhanden ist, bedeutet dies, dass die Verzögerungszeit Sekunden beträgt. “A002” bedeutet beispielsweise 2 Sekunden.
Wenn sich der Dezimalpunkt an der ersten Stelle befindet, bedeutet dies, dass die Verzögerungszeit Minuten beträgt. “A002” bedeutet beispielsweise 2 Minuten.
Wenn sich der Dezimalpunkt an der dritten Stelle befindet, bedeutet dies, dass die Verzögerungszeit 0,01 Sekunden beträgt. “A002” bedeutet beispielsweise 0,02 Sekunden.
Wenn sich der Dezimalpunkt an der zweiten Stelle befindet, bedeutet dies, dass die Verzögerungszeit 0,1 Sekunden beträgt. “A002” bedeutet beispielsweise 0,2 Sekunden.
4. Einstellung der Momentanmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--4" angezeigt wird.
Der Bedienung durch den Sender, wie CP-3:
1) Drücken und halten Sie die Taste <UP> am Sender: Der Gleichstrommotor dreht sich in positiver Richtung, oder der Linearantrieb fährt nach außen aus; Lassen Sie die Taste <UP> los, der Gleichstrommotor oder der Linearantrieb stoppt.
2) Drücken und halten Sie die Taste <DOWN> am Sender: Der Gleichstrommotor dreht in umgekehrter Richtung, oder der Linearantrieb fährt nach innen ein; Lassen Sie die Taste <DOWN> los, der Gleichstrommotor oder der Linearantrieb stoppt.
5. Einstellung der Selbstsicherndmodus:
Wenn sich der Empfänger im Arbeitsmodus-Einstellzustand befindet, drücken Sie die Taste K2 oder K3, um den Anzeigetext zu wechseln, bis auf dem LED-Bildschirm "P--5" angezeigt wird.
Der Bedienung durch den Sender, wie CP-3:
1) Drücken Sie die Taste <UP> am Sender: Der Gleichstrommotor dreht sich in positiver Richtung, oder der Linearantrieb fährt nach außen aus; Drücken Sie die Taste <UP> erneut oder drücken Sie die Taste <STOP>, der Gleichstrommotor oder der Linearantrieb stoppt.
2) Drücken Sie die Taste <DOWN> am Sender: Der Gleichstrommotor dreht in umgekehrter Richtung, oder der Linearantrieb fährt nach innen ein; Drücken Sie die Taste <DOWN> erneut oder drücken Sie die Taste <STOP>, der Gleichstrommotor oder der Linearantrieb stoppt.
Verdrahtete Steuerklemmen:
Der Empfänger hat Verdrahtete Steuerklemmen, sie können externe Geräte (mit normalerweise offenem Kontakt), Sensors, oder Handschalter an Verdrahtete Steuerklemmen anschließen, und diese dann zum Betreiben des Motors oder des Linearantriebs verwenden.
Beispielsweise können Sie drei Handschalter gemäß dem folgenden Schaltplan an die verdrahteten Steuerklemmen <->, <X1>, <X2> und <X3> anschließen.
Die Bedienung der Handschalter in den verschiedenen Arbeitsmodi ist die gleiche wie die der Sender.
So koppeln Sie den Sender mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen des Werks.
1) Drücken Sie die Lerntaste im Empfänger für 1~2 Sekunden, die Signal LED im Empfänger leuchtet, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie zunächst die <UP> Taste am Sender, die Signal LED blinkt einmal. Drücken Sie anschließend die <STOP> Taste am Sender, die Signal LED blinkt einmal. Drücken Sie abschließend die <DOWN> Taste am Sender, die Signal LED blinkt einmal. Dies bedeutet dass die Kopplung mit drei Tasten erfolgreich war.
3) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Empfänger.
Bedienung: Drücken und halten Sie die Lerntaste im Empfänger für 9-10 Sekunden, die Signal LED leuchtet zuerst, blinkt dann dreimal schnell und geht dann aus, Lassen Sie zu diesem Zeitpunkt die Lerntaste los, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
