Video:
Verwenden Sie den Synchronisation Controller um vier Linearantriebe C zu synchronisieren

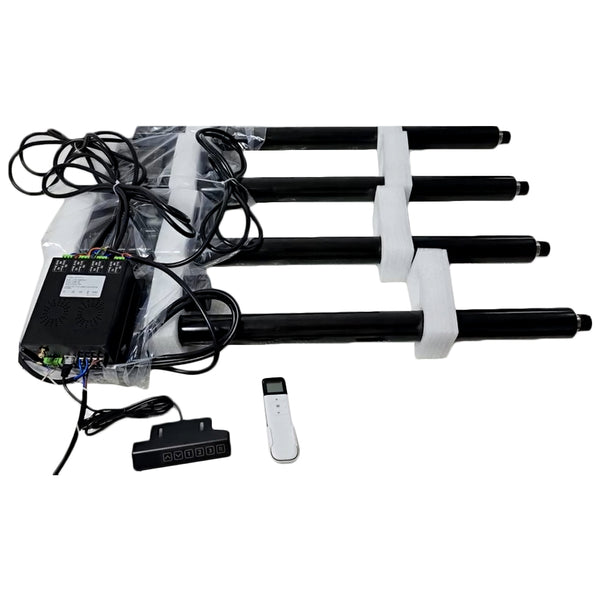

Lieferumfang:

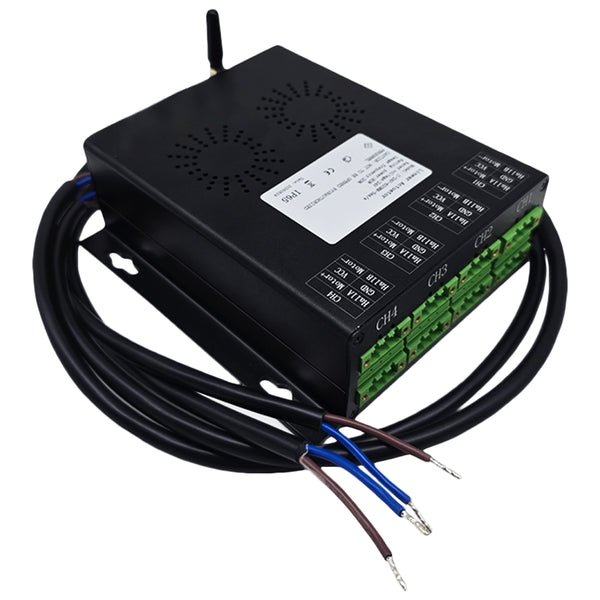

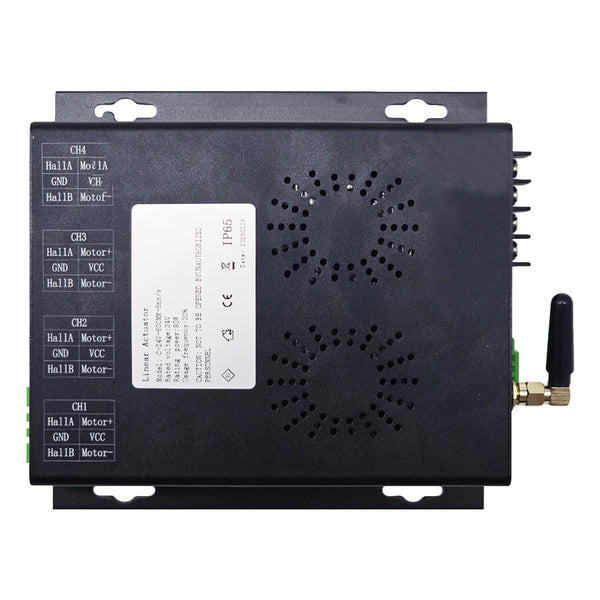

1 x Synchronisation Controller (Eine-Steuerung-Vier, für 4 Linearantriebe C mit Hall Effekt Sensors)

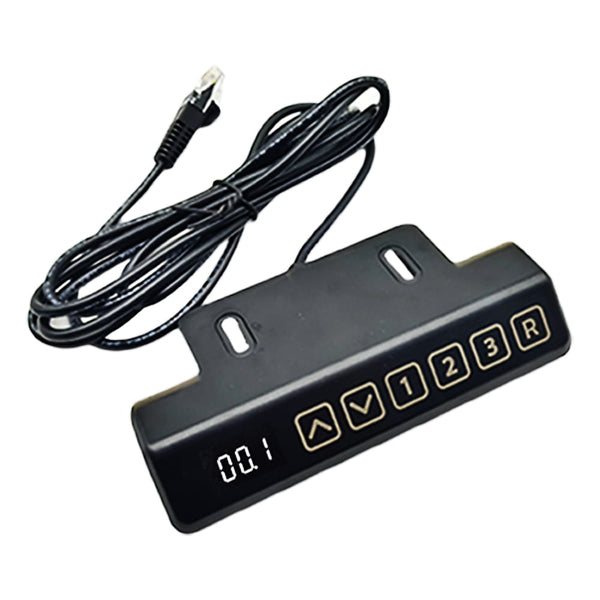

1 x Steuergriff

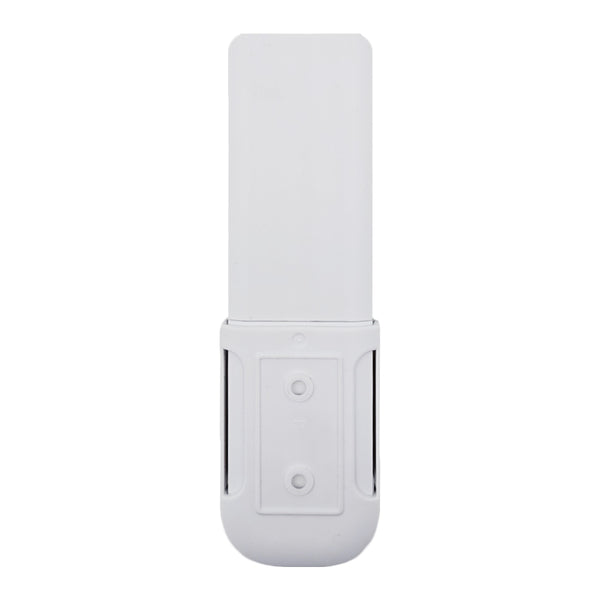

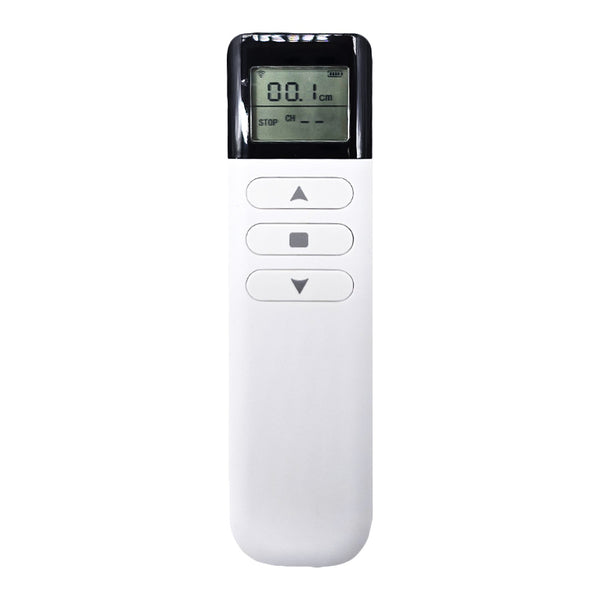

1 x Fernbedienung (CP-2L)
1 x Bedienungsanleitung
Beachten: Vier Linearantriebe C Sind nicht enthalten, bitte separat bestellen. Der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Einführung:
Wenn Sie mehrere elektrische Linearantriebe zum Anheben und Absenken eines Gerätes verwenden möchten, zum Beispiel zwei oder vier Linearantriebe. Da der Hochgeschwindigkeits Gleichstrommotoren in Linearantriebe nicht mit genau der gleichen Geschwindigkeit laufen können, ist auch die Bewegungsgeschwindigkeit des Linearantriebe unterschiedlich. Wenn mehrere Linearantriebe gleichzeitig arbeiten, können ihre tatsächlichen Geschwindigkeiten nicht genau gleich sein. In diesem Fall können wir einen Synchronisation Controller verwenden um mehrere Linearantriebe so zu betreiben, dass sie synchron ansteigen oder abfallen. Sie arbeiten völlig synchron ohne Unterschied.
Arbeitsprinzip:
Wenn Sie eine Synchronisation Controller verwenden möchten, um 2 oder 4 Linearantriebe vollständig synchron zu betreiben, müssen Sie jedem Linearantriebe eingebaute Hall Effekt Sensoren hinzufügen. Und wenn Sie einen Hall Effekt Sensor zusammen mit einem Linearantriebe gekauft haben, installieren wir für Sie den Hall Effekt Sensor im Linearantriebe.
Wenn 2 oder 4 Linearantriebe zusammen laufen, sendet der Hallsensor Hallsignale an die Synchronisation Controller, und die Steuerung passt die Laufgeschwindigkeit jedes Linearantriebs an, sodass alle Linearantriebe mit genau der gleichen Geschwindigkeit laufen.
Merkmal:
Es kann vier elektrische Linearantriebe C so betreiben, dass sie vollständig synchron laufen.
Kabelgebundene Steuerung über einen Steuergriff.
Drahtlose Steuerung über eine Fernbedienung.
Zwei Funktionstasten: Auf und Ab.
Mit Reset Taste.
Parameter:
Arbeitsspannung: 10~30V DC, geeignet für 12V oder 24V Linearantrieb
Arbeitsfrequenz: 433.92 MHz
Arbeitsabstand: 100m (theoretisch)
Nennstrom: 30A
Zwei wählbare Steuermodi: Verriegelungsmodus oder Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.
Betriebstemperatur: -20°C bis +70°C
Maße des Gehäuse: 270 x 190 x 85 mm
Verdrahtung:

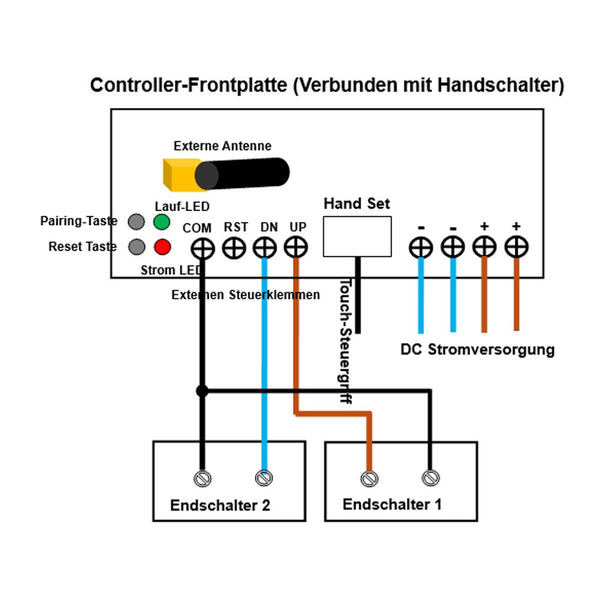

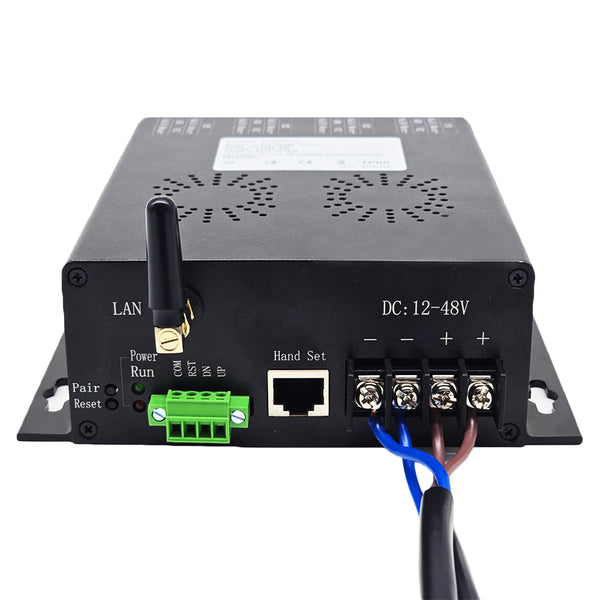

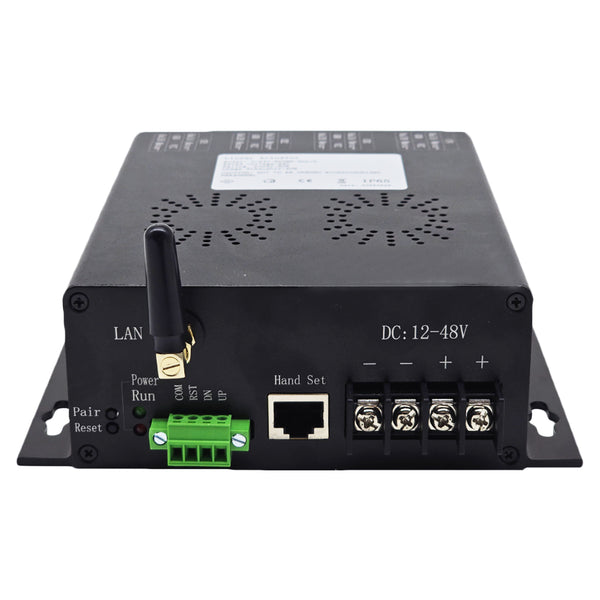

1) Verbinden sie den Pluspol der DC Stromversorgung an Klemme <+> des Controllers, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <−> des Controllers.

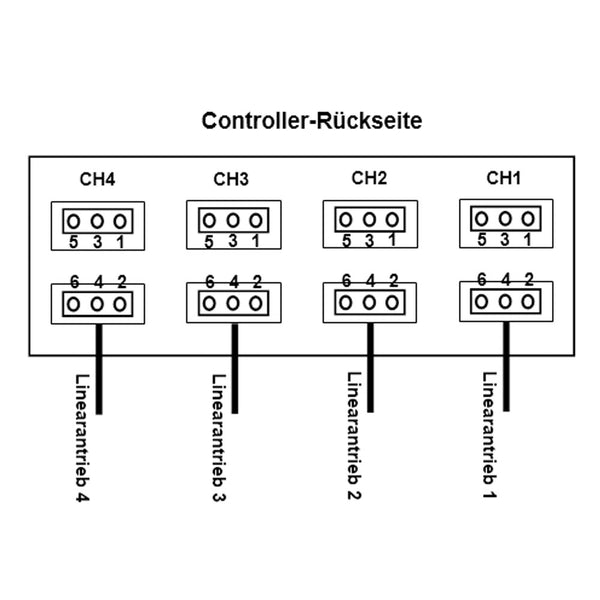

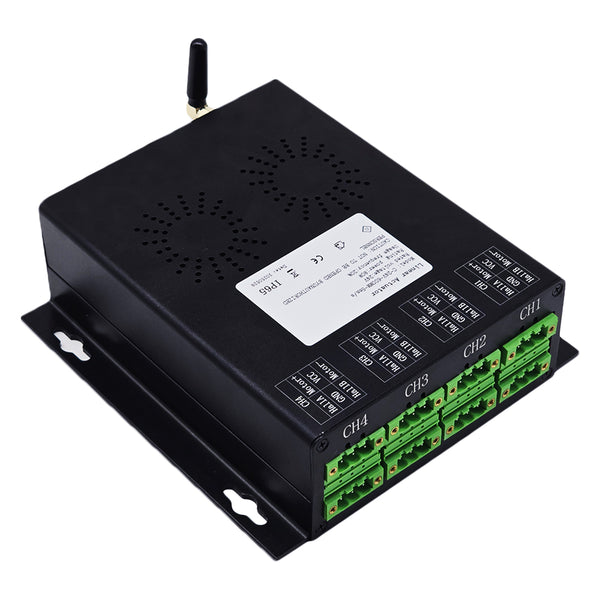

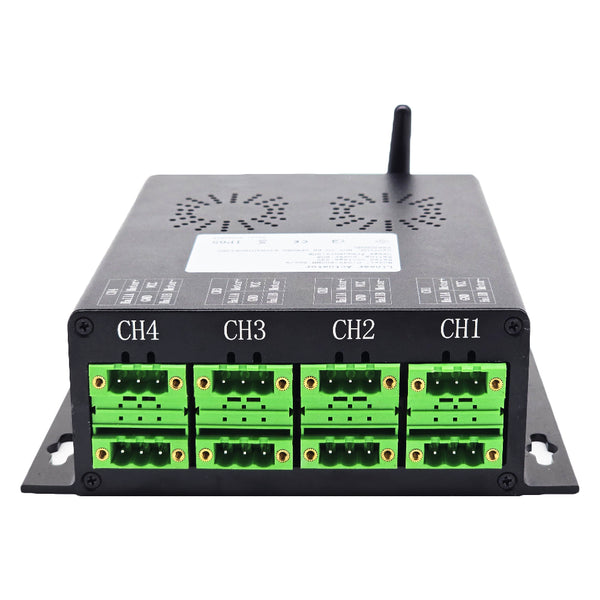

2) Schließen Sie das rote Netzkabel und das schwarze Netzkabel von vier Linearantrieben an die Klemmen der Linearantriebe der Steuerung an.

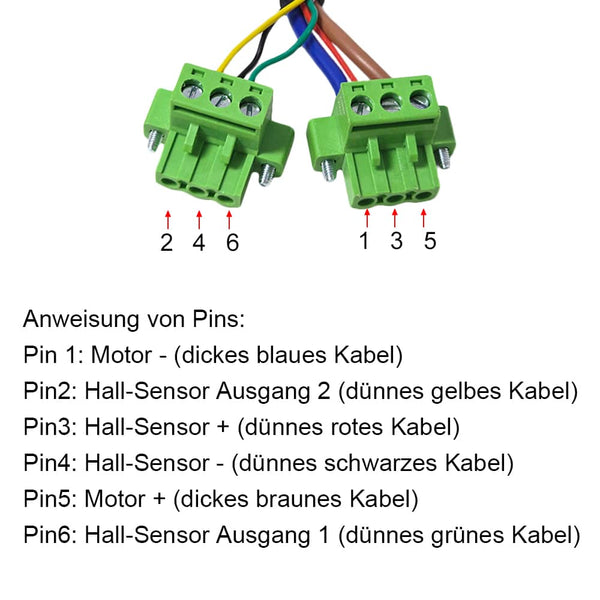

3) Schließen Sie vier Hallsignalkabel von vier Linearantrieben an die Klemmen des Hallsignals der Steuerung an.
4) Stecken Sie den Steuergriff in die Steuerung.
Betrieb in verschiedenen Steuermodi: ( Der Synchronregler verfügt über zwei Steuermodi: Verriegelungsmodus und Momentanmodus. Bitte wählen Sie bei der Bestellung den Steuermodus aus, den Sie benötigen.)
1. Verriegelungssteuerung Modus:
1.1 Bedienung über den Steuergriff:
1) Drücken Sie die Taste ▲ des Steuergriffs, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie die Taste ▼ drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ des Steuergriffs, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie die Taste ▲ drücken, um vier Linearantriebe gleichzeitig zu stoppen.
1.2 Bedienung über die Fernbedienung:
1) Drücken Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen, sie erreichen gleichzeitig den maximalen Hub und stoppen automatisch. Während des Betriebs können Sie die Taste ▼ drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2) Drücken Sie die Taste ▼ der Fernbedienung, vier Linearantriebe fahren gleichzeitig ein, sie fahren gleichzeitig vollständig ein und stoppen automatisch. Während des Betriebs können Sie die Taste ▲ drücken, um vier Linearantriebe gleichzeitig zu stoppen.
2. Momentansteuerung Modus:
2.1 Bedienung über den Steuergriff:
1) Drücken und halten Sie die Taste ▲ des Steuergriffs, vier Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste ▲ los, vier Linearantriebe stoppen gleichzeitig.
2) Drücken und halten Sie die Taste ▼ des Steuergriffs, vier Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste ▼ los, vier Linearantriebe stoppen gleichzeitig.
2.2 Bedienung über die Fernbedienung:
1) Drücken und halten Sie die Taste ▲ der Fernbedienung, vier Linearantriebe fahren gleichzeitig nach außen; Lassen Sie die Taste ▲ los, vier Linearantriebe stoppen gleichzeitig.
2) Drücken und halten Sie die Taste ▼ der Fernbedienung, vier Linearantriebe ziehen sich gleichzeitig nach innen zurück; Lassen Sie die Taste ▼ los, vier Linearantriebe stoppen gleichzeitig.
Reset Funktion:
Wenn dieses System längere Zeit läuft und Sie feststellen, dass es nicht mehr vollständig synchronisiert ist, können Sie den Controller mit den folgenden drei Methoden zurücksetzen.
Methode 1: Halten Sie zwei Tasten des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 2: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ des Steuergriffs gleichzeitig länger als 7 Sekunden gedrückt.
Methode 3: Halten Sie die Reset- Knopf des Controllers und die Taste ▼ der Fernbedienung gleichzeitig länger als 7 Sekunden gedrückt.
