Lieferumfang:

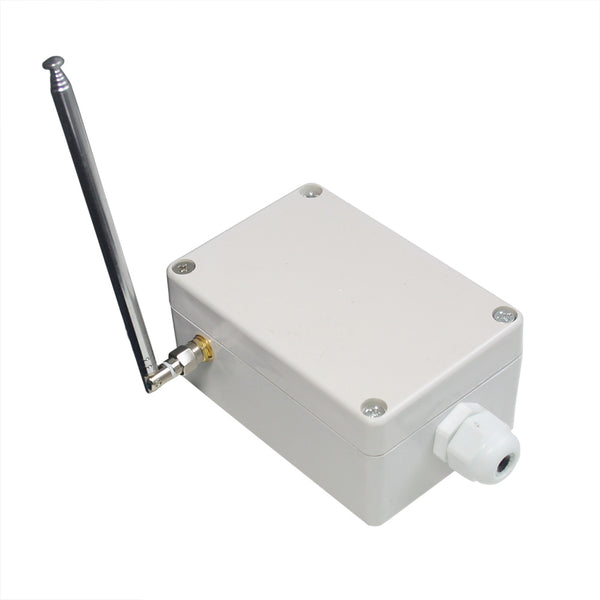

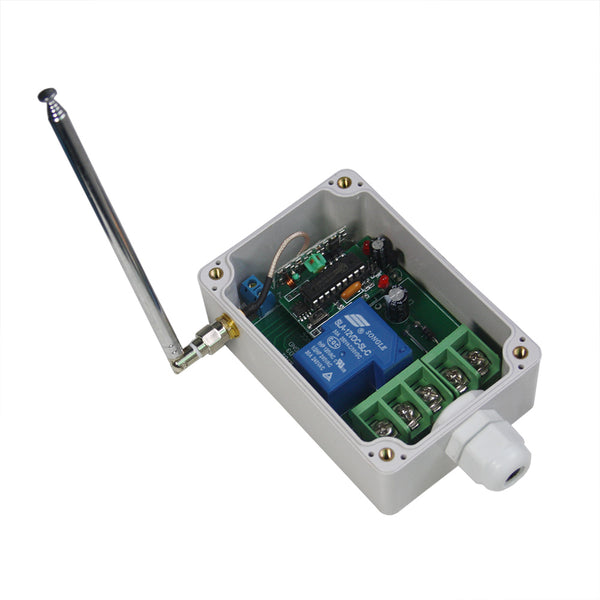

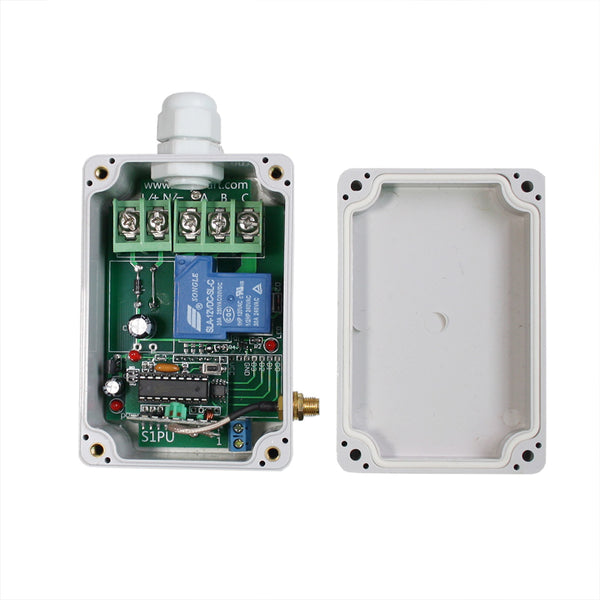

1 x Empfänger: S1PU-DC-ANT3
1 x Sender: CB-2N
1 x Bedienungsanleitung
Anwendung:
Dieser Empfänger ist ein elektrisches Gerät mit trockenem Relaisausgang, das in einem Ein-Sender-Mehrere-Empfänger System verwendet werden kann. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere. Der Sender und der Empfänger bilden ein Funk-Fernbedienungssystem. Dieses System kann in allen Arten von Industrie automation, Landwirtschaft, Haus, Fabrik, Haus, Bauernhof, Fahrzeug, Schiff, Offshore-Betrieb, Luftfahrzeug usw. Es kann AC oder DC Geräte an Land, zu Wasser und in der Luft fernsteuern, wie Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder. Die Anwendungen sind endlos.
Merkmal:
Drahtlose Steuerung, einfach zu installieren.
Wasserdicht: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder. Es kann im Freien installiert werden.
Betriebsspannungsbereich DC 8~80V.
Relaisausgang: Dieser Empfänger ist der trockene Relaisausgang, es können zur Steuerung DC und AC Geräte verwendet werden. Die Ausgangsklemmen sind NO / NC (normalerweise geöffnet / normalerweise geschlossen) und dienen als Schalter. Es bedeutet, dass Sie auch eine separate Stromversorgung an Geräte anschließen sollen.
Hohe Leistung: Jeder Kanal kann bei maximalem Strom 30A arbeiten.
Mit externer Antenne, der Empfänger hat einen größeren Arbeitsbereich.
Der Sender / die Fernbedienung kann den Empfänger steuern von jedem Orten innerhalb einer zuverlässigen Entfernung.
Das Funksignal des Senders kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Der Empfänger hat den eingebauten Schutz vor Gegenstrom und übermäßigem Strom.
Der Empfänger arbeitet nur mit dem ausgewählten Sender, der mit dem Empfänger gekoppelt ist.
Es können zwei oder mehr Empfänger verwendet werden in der gleichen Gegend.
Ein oder einige Sender / Fernbedienungen können einen oder einige Empfänger steuern gleichzeitig.
Sie können einen Sender verwenden, um mehrere Empfänger zu steuern, und jede Sendertaste einen Empfänger steuern. Zum Beispiel können Sie Verwenden den 1-Tasten-Sender, um 1 Empfänger zu kontrollieren, oder verwenden den 2-Tasten-Sender, um 2 Empfänger zu kontrollieren, oder verwenden den 4-Tasten-Sender, um 4 Empfänger zu kontrollieren, oder verwenden den 6-Tasten-Sender, um 6 Empfänger zu kontrollieren, oder verwenden den 8-Tasten-Sender, um 8 Empfänger zu kontrollieren, oder verwenden den 12-Tasten-Sender, um 12 Empfänger zu kontrolliere.
Parameter des Empfängers:
Modell: S1PU-DC-ANT3
Betriebsspannung: 8~80 VDC
Arbeitsfrequenz: 315 MHz
Statische Strom: ≤6mA
Kanal: 1 CH
Ausgangsart: Trockene Relaisausgang (normalerweise geöffnet und normalerweise geschlossen)
Maximale Lastspannung des Relais : 240VAC oder 28VDC
Maximaler Laststrom des Relais : 30A / Kanal
Drahtbereich für die Terminals: 22-12 AWG
Arbeitsmodus: Verriegelung
Betriebstemperatur: -20°C bis +70°C
Maße der PCB: 90 x 59 x 18 mm
Maße des Gehäuses: 138 x 68 x 50 mm
Sender:

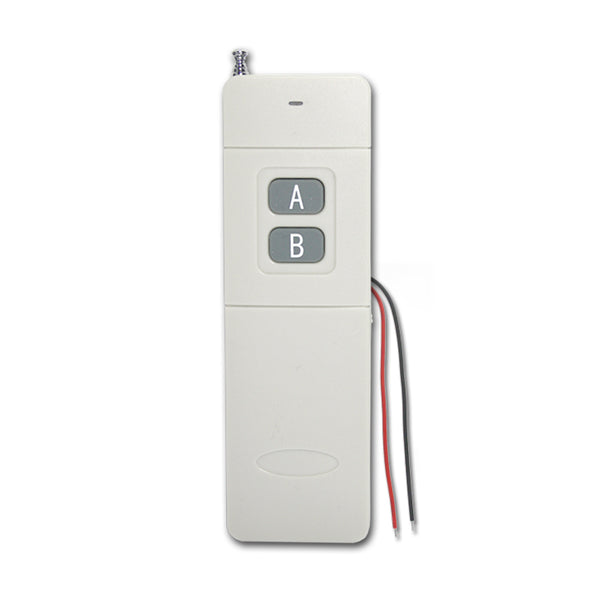

Modell: 0021045 (CB-2N)
Mit verlängerten Kontrollierten Drähten
Auslösung Methode: Zwei Drähte verbinden und trennen
Kanal/Knopf: 2
Symbol des Knopfs: A, B

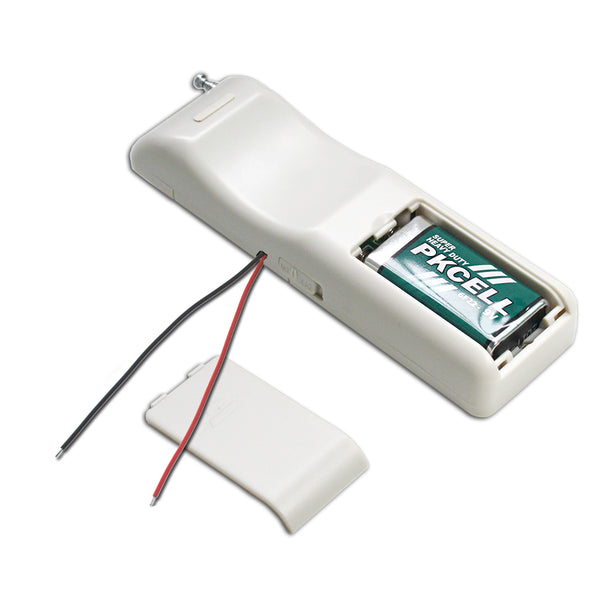

Betriebsspannung: 9V (1 x 6F22-9V Batterie, die 9V Normale Batterie kann eine Woche lang verwendet werden, die 9V wiederaufladbare Lithiumbatterie kann zwei Wochen lang verwendet werden. Wenn Sie eine längere Arbeitszeit wünschen, verwenden Sie bitte ein 9V Stromadapter.)
Betriebsstrom: 10mA
Betriebsfrequenz: 315Mhz
Enkodierung Chip: PT2262 / PT2264 / SC2262
Enkodierung Typ: Festcode durch Löten, bis zu 6561 Kodes
Sendeentfernung: 1000m / 3000ft (Theoretisch)
Anpassung Modus: ASK
Betriebstemperatur: -20 ° C bis +70 ° C
Einheit Mass: 135 x 42 x 25 mm
Das Betriebsprinzip:
Der Sender CB-2N ist eine Spezial-Fernbedienung mit normalerweise geöffnetem Kontakt-Auslöser. Es verfügt über 2 Eingangsleitungen zum Anschluss verschiedener Geräte mit normalerweise geöffnetem Kontakt-Ausgang, wie z.B. Warnhost, Kabeldetektoren, verschiedene Sensoren, Handschalter, Endschalter, speicherprogrammierbare Controller und so weiter. Der Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, mit dem ein anderes AC- oder DC-Gerät über ein Gerät drahtlos gesteuert werden kann, das einen normalerweise geöffneten Kontaktausgang hat.
Arbeitsprozess:
1. Schließen ein Gerät A mit normalerweise geöffnetem Ausgang an die beiden Eingangsleitungen des Senders an, das andere Gerät B an den Empfänger.
2. Wenn die beiden Eingangsleitungen des Senders verbunden sind, sendet er automatisch ein Funksignal "ON", das der Funktion der Taste "ON" am Sender entspricht. Wenn der Empfänger das Funksignal empfängt, aktiviert er sein Relais, um das angeschlossene Gerät B einzuschalten.
3. Wenn die beiden Eingangsleitungen des Senders getrennt werden, sendet er automatisch ein Funksignal "AUS", das der Funktion der Taste "AUS" am Sender entspricht. Wenn der Empfänger das Funksignal empfängt, deaktiviert er sein Relais, um das angeschlossene Gerät B auszuschalten.
Das Betriebsprinzip:
Der Sender CB-2N ist eine Spezial-Fernbedienung mit normalerweise geöffnetem Kontakt-Auslöser. Es verfügt über 2 Eingangsleitungen zum Anschluss verschiedener Geräte mit normalerweise geöffnetem Kontaktausgang, wie z.B. Warnhost, Kabeldetektoren, verschiedene Sensoren, Handschalter, Endschalter, Speicherprogrammierbare Steuerungen und so weiter. Der Sender kann mit verschiedenen Arten von Empfängern kombiniert werden, um ein drahtloses Steuersystem zu bilden, mit dem ein anderes AC- oder DC-Gerät über ein Gerät mit einem normalerweise geöffneten Kontaktausgang drahtlos gesteuert werden kann.
Verwendung:
Der Empfänger kann zur Steuerung 0~28 VDC und 110~240 VAC Geräte verwendet werden.

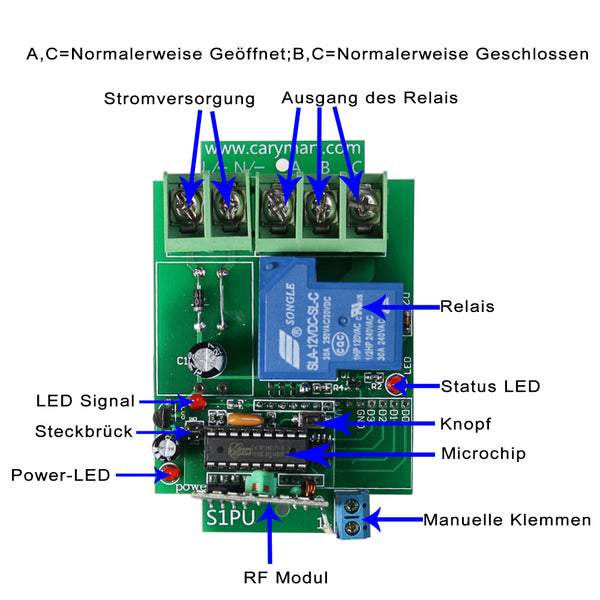

Beachten: Dieser Empfänger ist der trockene Relaisausgang, und kein DC/AC Leistungsausgang. Ausgangszustand der Relaisausgangsklemmen: Die Klemmen <B> und <C> sind normalerweise geöffnet; Die Klemmen <A> und <C> sind normalerweise geschlossen.

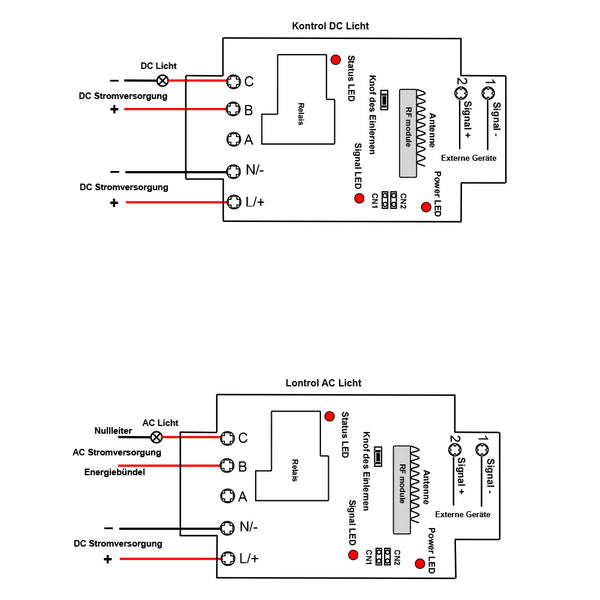

Verdrahtung:
1) Wenn Sie ein 12VDC Lampe steuern möchten, machen wie folgende:
1.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−>.
1.2 Verbinden Klemme <B> an Pluspol der DC Stromversorgung, Verbinden Klemme <C> an Pluspol von DC Lampe, und Verbinden den Minuspol von DC Lampe an Minuspol der DC Stromversorgung.
2) Wenn Sie 230VAC Lampe steuern möchten, machen Sie wie folgende:
2.1 Verbinden sie den Pluspol der DC Stromversorgung an Klemme <L/+>, und Verbinden sie den Minuspol der DC Stromversorgung an Klemme <N/−>.
2.2 Verbinden Klemme <B> an das Phasenkabel der AC Stromversorgung, Verbinden Klemme <C> an eine Seite von AC Lampe, und Verbinden andere Seite von AC Lampe an Neutralleiter der AC Stromversorgung.
Steuern des Empfängers durch Tastenbetätigung auf dem Sender:
Drücken großen Knopf auf dem Sender -> On, das Gerät wird druch den Empfänger zur Arbeitsbeginn gesteuert;
Drücken kleinen Knopf auf dem Sender -> Off, das Gerät wird druch den Empfänger zu Stoppen gesteuert;
Gerätesteuerung durch Anschluß des roten und schwarzen Kabel des Sender:
Wenn Sie rote und schwarze Kabel des Sender anschließen, der Sender wird ausgelöst und dann es wird ein RF-Signal von "ON" senden, den Empfänger einzuschalten, das Geräte wird durch Empfänger zur Arbeitebeginn gesteuert.
Wenn Sie rote und schwarze Kabel des Sender trennen, der Sender wird ausgelöst und dann es wird ein RF-Signal von " OFF" senden, den Empfänger auszuschalten, das Geräte wird durch Empfänger zu Stoppen gesteuert.
Der Sender kann auch druch Anschluß des roten und schwarzen Kabel an dem Schalter oder dem Sensor ausgelöst werden. Aber der Schalter oder Sensor müssen normalweise geöffnet (NO).
So koppeln Sie den Fernbedienung mit dem Empfänger:
Beachten: Wir haben den Sender mit dem Empfänger gekoppelt vor dem Verlassen des Werks.
1) Drücken Sie einmal die Lerntaste im Empfänger, die Signal LED am Empfänger blinkt einmal und bleibt dann an, dies bedeutet der Empfänger gibt den Lernstatus ein.
2) Drücken Sie die Taste A am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste A erfolgreich war. Drücken Sie dann die Taste B am Sender, wenn die Signal LED einmal blinkt, dies bedeutet dass die Kopplung mit Taste B erfolgreich war.
3) Drücken Sie die Lerntaste im Empfänger erneut für 1–2 Sekunden. Die Signal LED erlischt, dies bedeutet der Empfänger gibt den Lernstatus verlässt.
4) Der Empfänger kann mehrere Fernbedienungen mit verschiedenen kodes lernen.
So löschen Sie alle Sender codes gespeichert im Empfänger:
Wir haben gekoppelt den Sender mit dem Empfänger, wenn Sie nicht möchten dass der Empfänger mit dem Sender zu arbeiten, Sie können löschen alle Sender codes gespeichert im Empfänger.
Bedienung: Drücken Sie die Lerntaste im Empfänger 10 Mal, lassen Sie dann die Lerntaste los, die Signal LED blinkt 10 Mal schnell und erlischt dann, dies zeigt an, dass alle gespeicherten Codes erfolgreich gelöscht wurden.
