Einführung:
Dies ist ein RC-Sender und Empfänger Kit mit großer Reichweite, bestehend aus einem S2XW-AC-ANT3 Empfänger und einem CC-2 oder CCW-2 Sender. Es wurde von der drahtlosen LORA-Kommunikationstechnologie (Long Range) entwickelt und verfügt daher über einen ultralangen Arbeitsabstand, eine ultrahohe Empfangsempfindlichkeit, eine hervorragende Entstörungsfähigkeit und einen geringeren Stromverbrauch. Es eignet sich ideal zur Steuerung verschiedener AC Geräte in Industrie, Landwirtschaft und Haushalt, wie z. B. Lichter, Sirenen, Schlösser, Motoren, Ventilatoren, Winden, Jalousien, Linearantriebe, Türen, Fenster, Elektromagnetventile, Sicherheitsalarm und Geschäftsschilder.
Hauptmerkmale:
Super langer Arbeitsbereich: Bis zu 5000 m (15000 Fuß) im Freien.

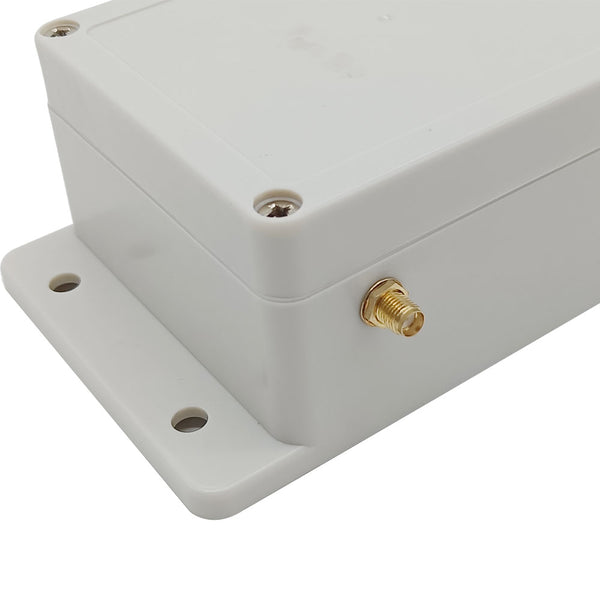

Wasserdichtes Design: Der Empfänger hat wasserdichte Gehäuse und wasserdichter Steckverbinder für den Außeneinsatz.
AC Stromversorgung Ausgang: Es kann AC 110V, 120V, 220V oder 240V Wechselstrom Geräte steuern.
3 Wählbare Modi: Selbstsichernd, Momentan, Verriegelung
Mit Rückkopplung Funktion: Durch die Zweiwege Kommunikation bestätigt der Sender die Aktivierung des Empfängers mit einem Summton.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.

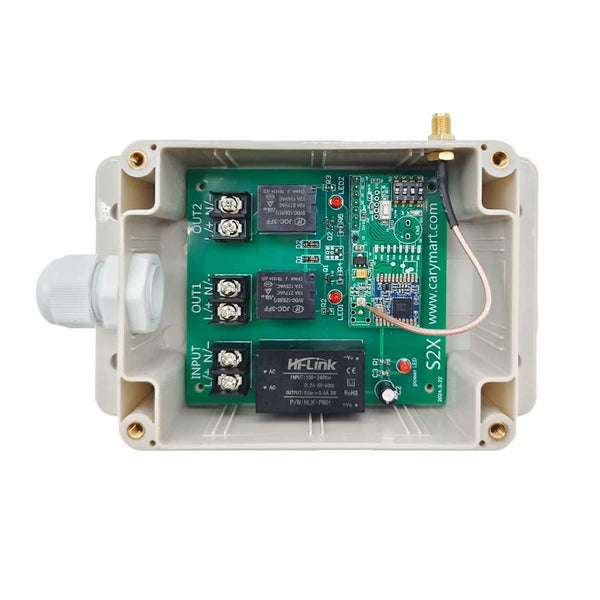

Parameter des Empfängers S2XW-AC-ANT3:
| Parameter | Detail |
|---|---|
| Betriebsspannung | AC 110~240V (110V/120V/220V/240V) |
| Ausgangsart | AC 110~240V (110V/120V/220V/240V) |
| Kanal | 2 CH |
| Maximaler Laststrom des Relais | 10 A/Kanal |
| 3 Wählbare Modi | Selbstsichernd, Momentan, Verriegelung |
| Drahtbereich für die Terminals | 22-12 AWG |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Maße der PCB | 88 x 80 x 18 mm |
| Maße des Gehäuses | 153 x 90 x 55 mm |
| Passende Fernbedienungen | CC-2 / CCW-2(wasserdicht) |
Sender CC-2 (2 Tasten) Parameter:
| Parameter | Detail |
|---|---|
| Betriebsspannung | 9V (1 x 6F22-9V Batterie, kann für 12 Monate verwendet werden) |
| Betriebsfrequenz | 433.92 Mhz |
| Sendeentfernung | 5000 Meter / 15000 Fuß (theoretisch) |
| Einheit Mass | 135 x 42 x 25 mm |
Einstellen des verschiedenen Kontrolle Modis:
Wir haben den Empfänger als Selbstsichernd Modus eingestellt vor dem Versand, Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt:
1) Einstellung der Modus Selbstsichernd: Schalten Sie das dritte Bit des DIP Schalter ein.
Betrieb mit CC-2:
Drücken Sie Taste A → Klemme <AUS1> ausgang AC Stromversorgung (Gerät 1 EIN)
Drücken Sie Taste A erneut → Klemme <AUS1> stoppt die Ausgabe (Gerät 1 AUS)
Drücken Sie Taste B → Klemme <AUS2> ausgang AC Stromversorgung (Gerät 2 EIN)
Drücken Sie Taste B erneut → Klemme <AUS2> stoppt die Ausgabe (Gerät 2 AUS)
2) Einstellung der Modus Momentan: Schalten Sie das zweite Bit und das dritte Bit des DIP Schalter aus.
Betrieb mit CC-2:
Halten Sie Taste A gedrückt → Klemme <AUS1> ausgang AC Stromversorgung (Gerät 1 EIN)
Lassen Sie Taste A los → Klemme <AUS1> stoppt die Ausgabe (Gerät 1 AUS)
Halten Sie Taste B gedrückt → Klemme <AUS2> ausgang AC Stromversorgung (Gerät 2 EIN)
Lassen Sie Taste B los → Klemme <AUS2> stoppt die Ausgabe (Gerät 2 AUS)
3) Einstellung der Modus Verriegelung: Schalten das zweite Bit des Dip Schalter ein.
Betrieb mit CC-2:
Drücken Sie Taste A → Klemme <AUS1> ausgang AC Stromversorgung (Gerät 1 EIN); Klemme <AUS2> stoppt die Ausgabe (Gerät 2 AUS).
Drücken Sie Taste B → Klemme <AUS2> ausgang AC Stromversorgung (Gerät 2 EIN); Klemme <AUS1> stoppt die Ausgabe (Gerät 1 AUS).
